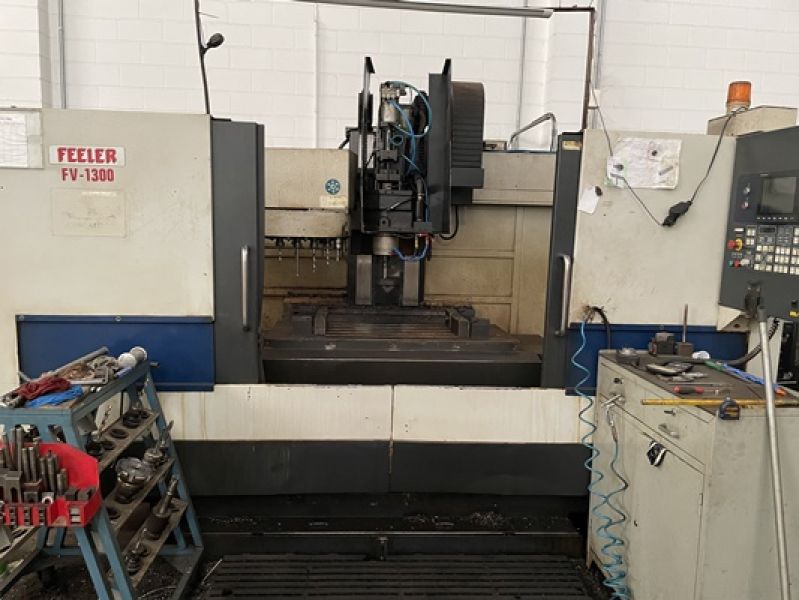

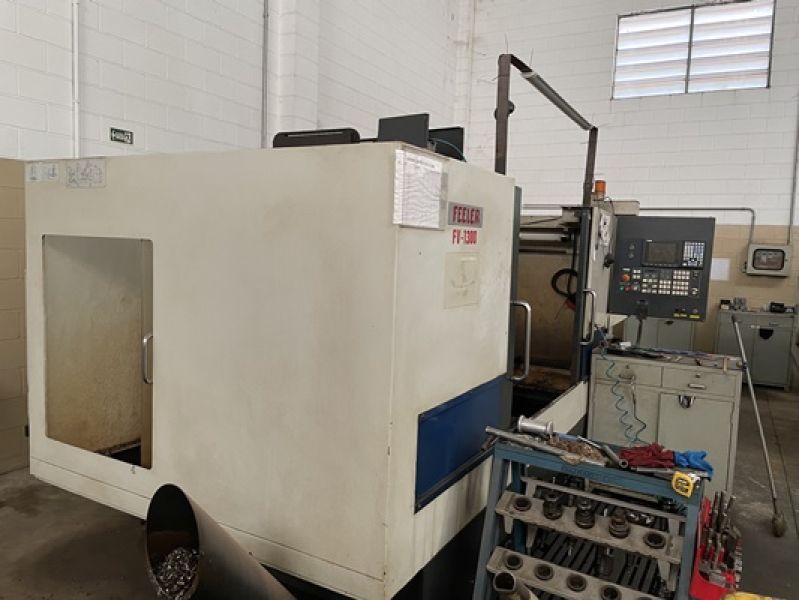

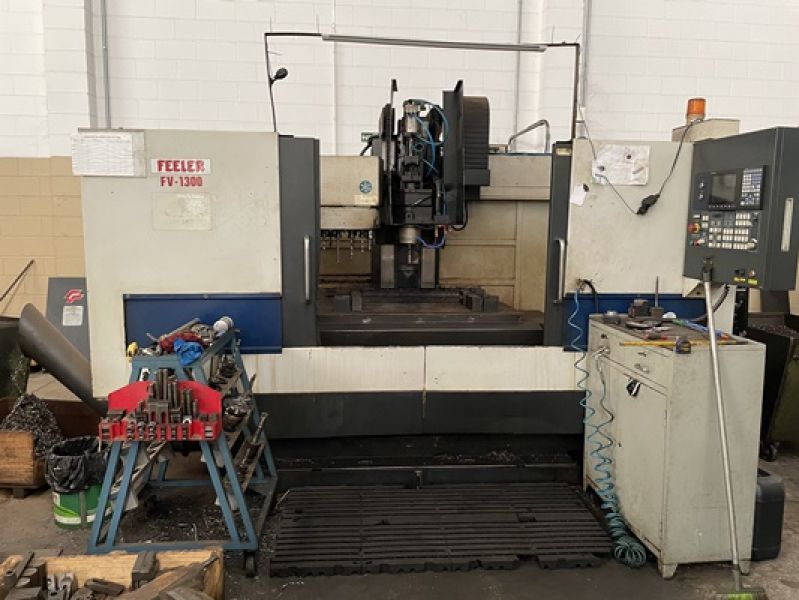

Centro de Usinagem Vertical FEELER FV-1300
Código: CUV2507-1
Marca: Feeler
Detalhes:
Ano de fabricação: 11.2008

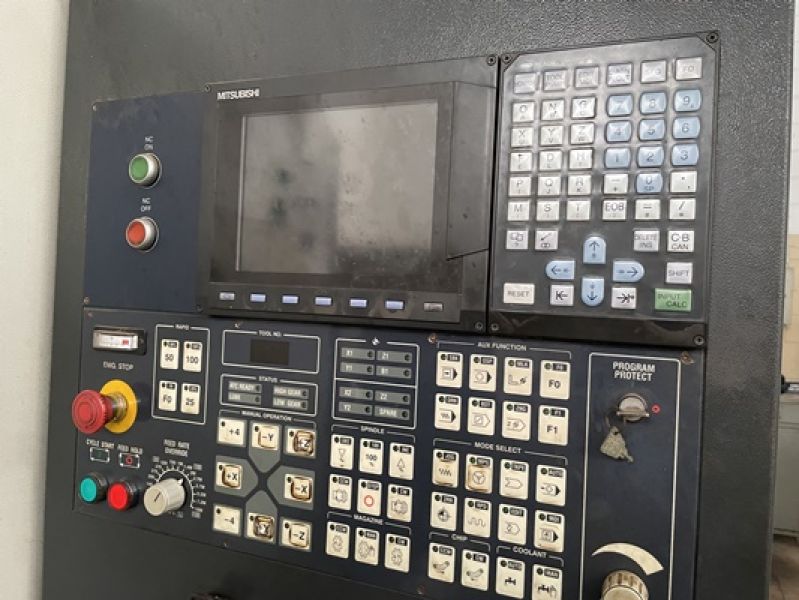

Comando: Mitsubishi M65S
Cursos:
Curso do eixo X: 1.300 mm
Curso do eixo Y: 610 mm
Curso do eixo Z: 560 mm
Distância do eixo-arvore até a mesa: 125 ~685 mm
Distância do centro do cabeçote até a coluna: 640 mm

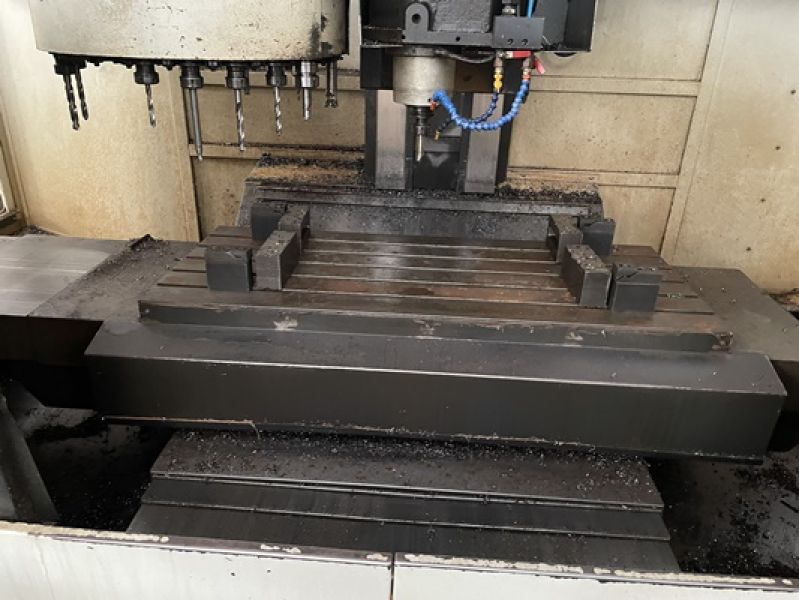

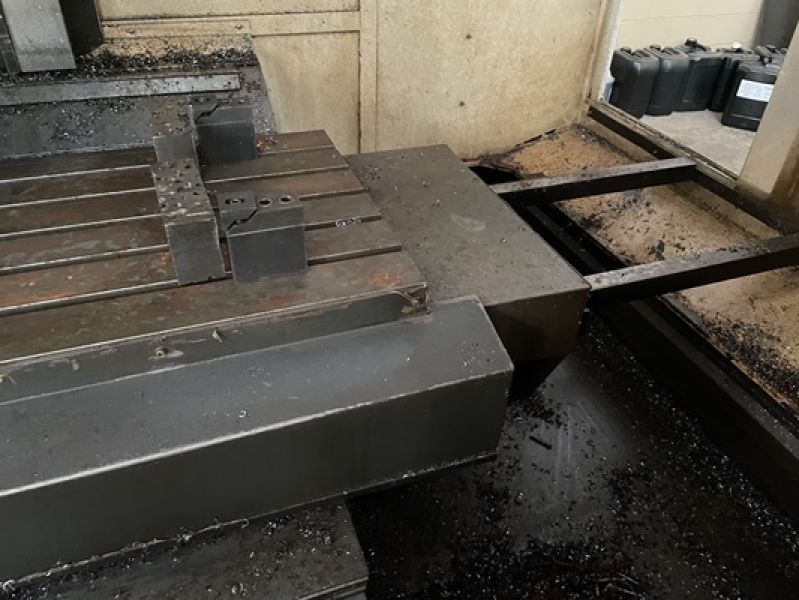

Mesa:
Dimensões da mesa: 1.420 x 600 mm
Rasgos T: 18 x 100 mm x 5
Peso máximo admissível sobre a mesa: 1.000 kg

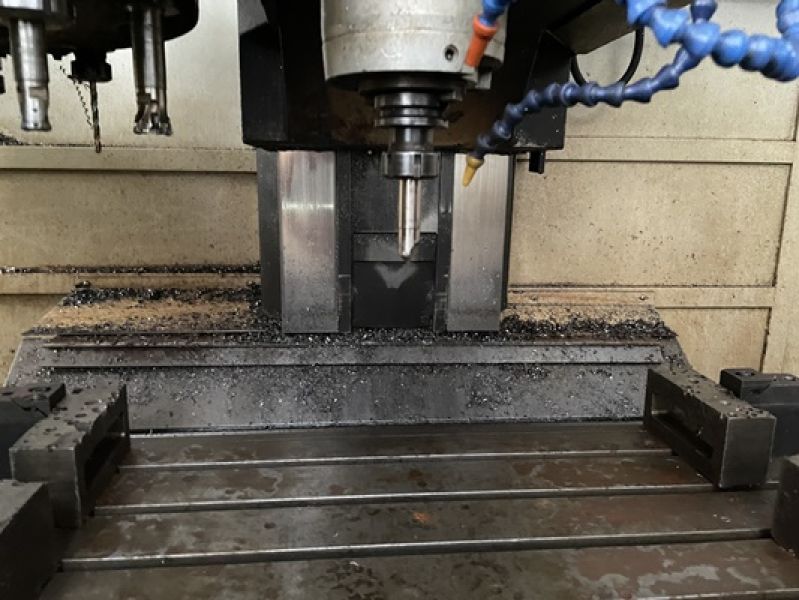

Cabeçote:
Rotação máxima: 8.000 rpm
Sede cônica BT40
Potência do motor: 7,5 / 11 kW
Diâmetro do spindle: 70 mm
Avanço rápido (X / Y / Z): 18 / 18 / 15 m/min
Avanço de trabalho: 1-10.000 mm/min

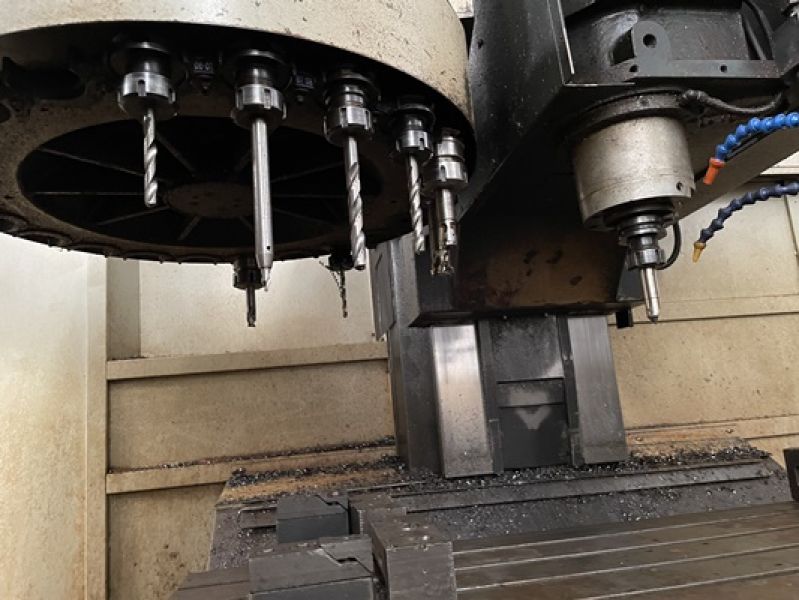

Trocador de Ferramentas:
Tempo de troca (ATC – Arm type): aproximadamente 4 segundos
Tempo de troca (Armless – carrossel): aproximadamente 7 segundos
Numero de ferramentas: Carrossel: 22 / ATC: 24 ferramentas
Peso máximo da ferramenta: 7 kg
Comprimento máximo da ferramenta: 250 mm
Diâmetro máximo da ferramenta: 80 mm
Outros:
Área ocupada: 3.550 x 2.188 mm
Peso liquido aproximado: 7.100 kg
Altura: 2.583 mm
Potência instalada: 20 kVA

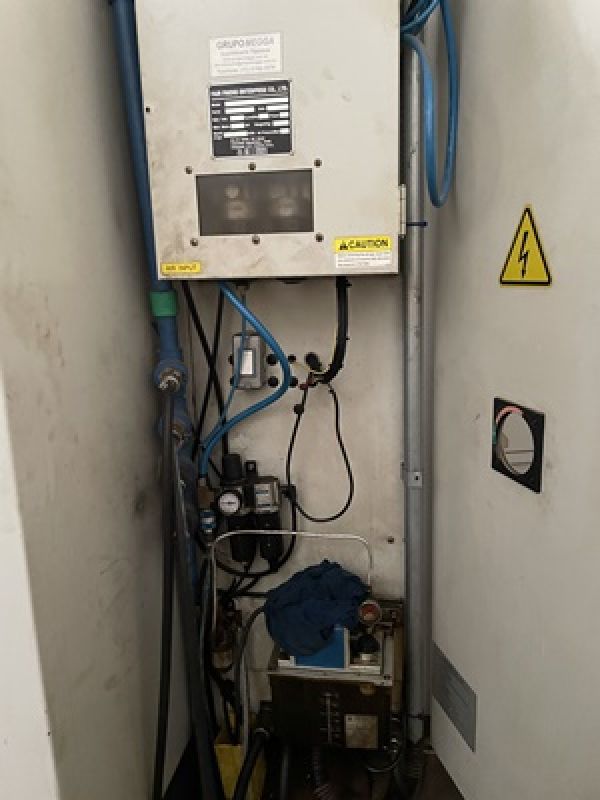

Pressão de ar: 6 – 8 bar
