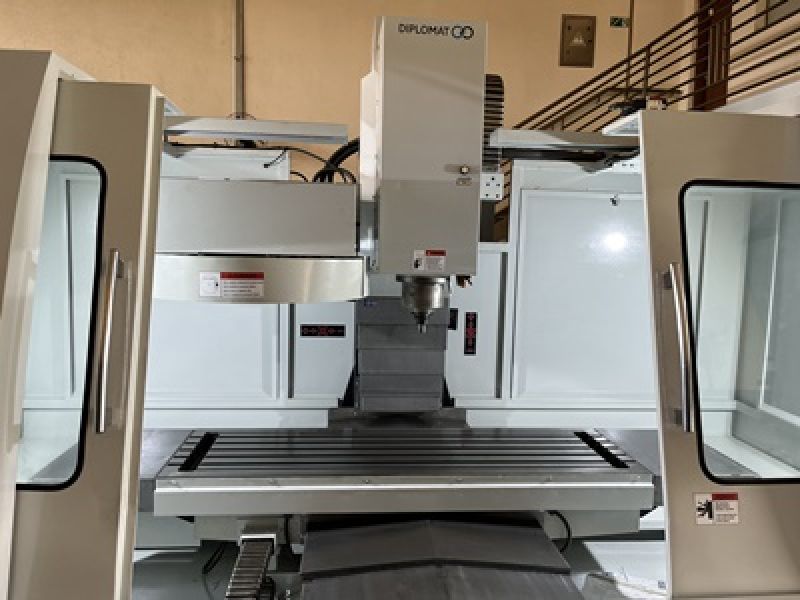

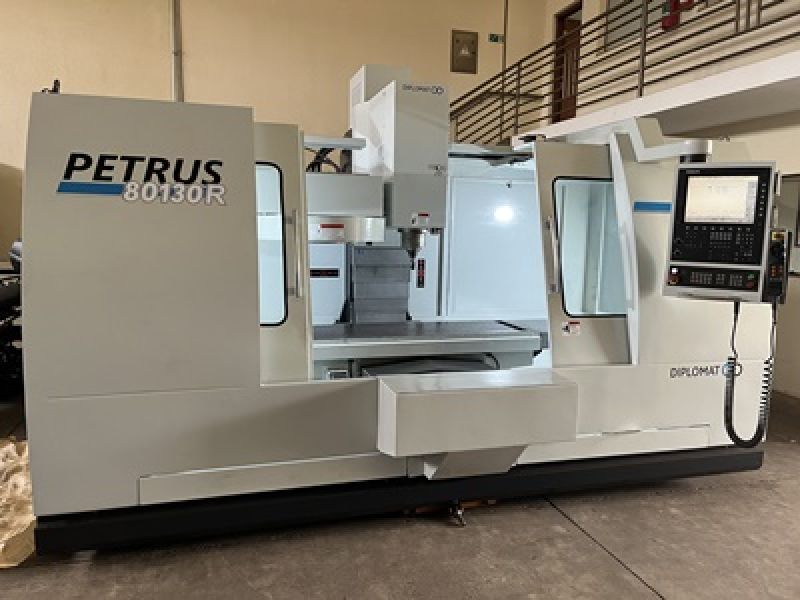

(VENDIDO) - Centro de Usinagem Vertical DIPLOMAT PETRUS 80130R
Código: CUV2702-1
Marca: Diplomat
Detalhes:
Características Principais
› Robustez, estabilidade e precisão
› Estrutura reforçada fundida em Meehanite
› Guias quadradas, temperadas e retificadas
› Grande área de apoio nas guias deslizantes
› Contraguias com material antifricção
› Mesa com superfície temperada e retificada
› Elevada capacidade de carga em usinagem
› Fusos de esferas recirculantes de alta precisão
› Lubrificação automática para guias e fusos
› Cabeçote rígido fundido em bloco único
› Árvore apoiado em rolamentos Triplex
› Eixo vertical com contrapeso embutido e freio elétrico
› Sistema pneumático para sujeição de peças (Draw-bar)
› Sistema de refrigeração de corte
› Proteção funcional ao redor da mesa com trava de segurança
› Proteções metálicas telescópicas para os eixos X, Y e Z
Especificações técnicas:
Ano de fabricação: 04.2005

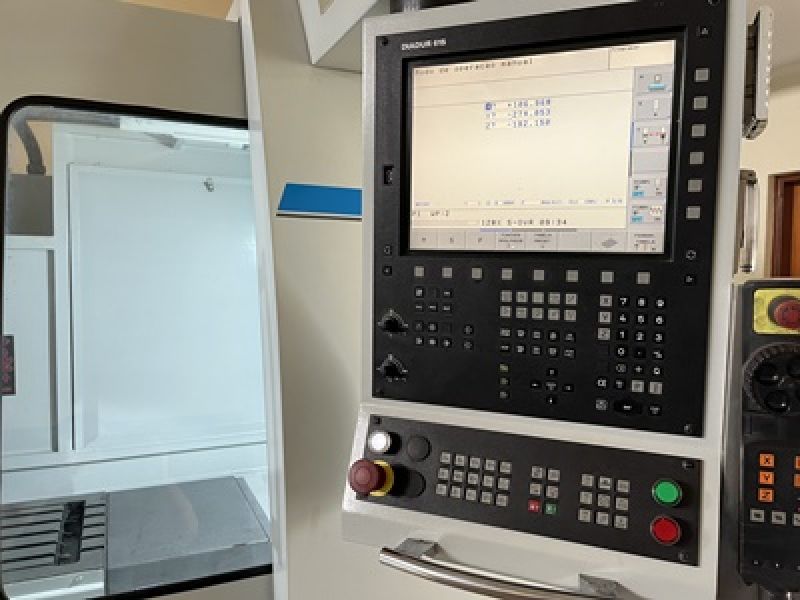

Comando: Heidenhain Diadur TNC615

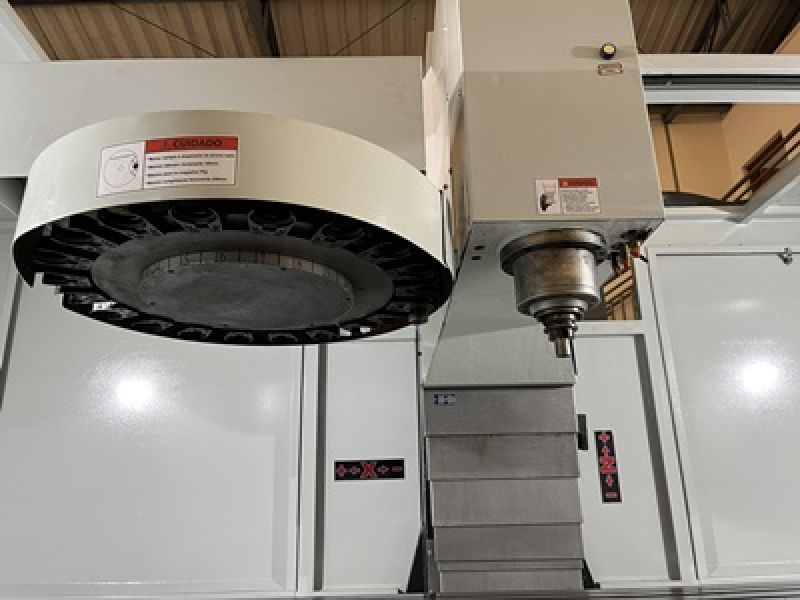

Magazine de ferramentas com 20 posições (armless)

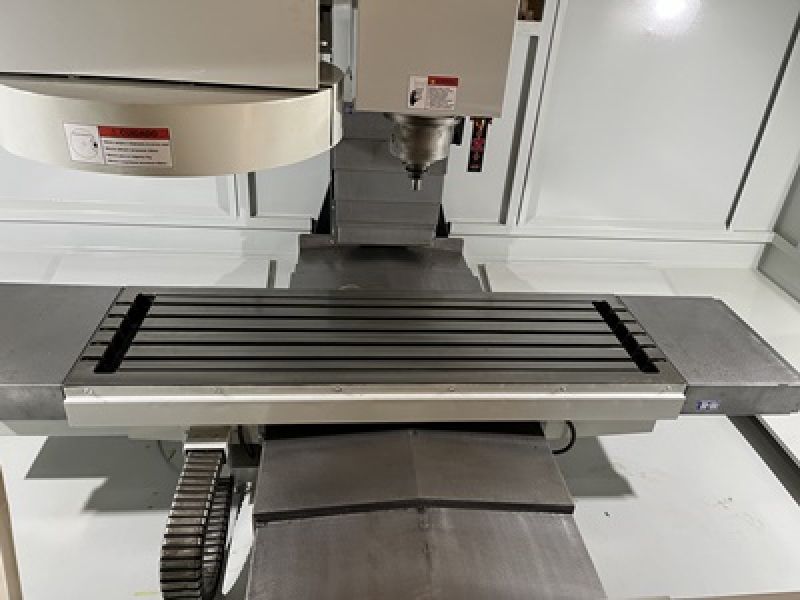

Mesa:
Superfície da mesa: 500 x 1.600 mm
Peso máximo admissível sobre a mesa: 1.300 kg
Cursos:
Curso do eixo X: 1.270 mm
Curso do eixo Y: 705 mm
Curso do eixo Z: 610 mm
Cabeçote:
Nariz da árvore: BT40
Faixa de rotação: 8.000 rpm
Motor principal: 15 Hp
Fuso de esferas:
Passo do fuso de esferas: 10 mm
Distâncias / Avanços:
Dimensões do carro longitudinal: 380 x 1.460 mm
Largura entre as guias da base (Y): 600 mm
Largura entre as guias da coluna (Z): 350 mm
Distância do topo do cabeçote a face da mesa: 100 ~ 700 mm
Distância do centro do cabeçote à superfície da coluna: 760 mm
Avanço máximo de trabalho: 0 - 5.000 mm/min
Avanço rápido em X / Y / Z: 10.000 mm/min
Pesos / Dimensões:
Peso liquido aproximado: 4.800 kg
Área ocupada: 3.600 x 2.645 mm
