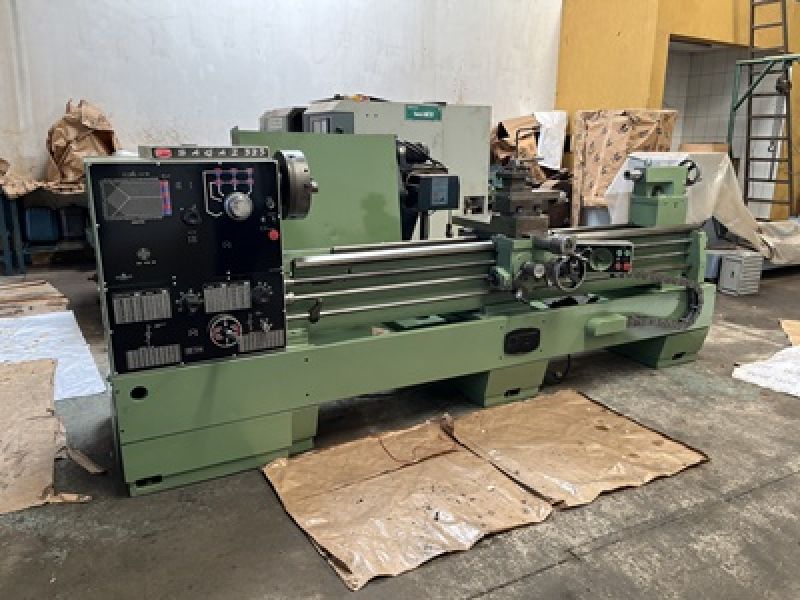

Torno Mecânico NARDINI SAGAZ 650
Código: TOC1811-1
Marca: Nardini
Detalhes:
Altura das pontas: 325 mm
Distância entre pontas: 2.200 mm
Diâmetro admissível sobre o barramento: 650 mm
Diâmetro admissível sobre as asas da mesa: 580 mm
Diâmetro admissível sobre o carro transversal: 450 mm
Diâmetro admissível na cava (opcional): 860 mm
Comprimento útil da cava frente a placa (opcional): 270 mm
Curso do carro transversal: 325 mm
Curso do carro porta-ferramentas: 165 mm
Seção do cabo da ferramenta: 25 x 45 mm
Barramento:
Largura: 340 mm
Altura: 350 mm
Cabeçote Fixo:
Nariz do eixo árvore: ASA A1-6”
Diâmetro do furo do eixo árvore: 58 mm
Cone interno do eixo árvore: conicidade 1:20
Sede interna da bucha de redução: CM4
Numero de velocidades do eixo árvore: 12
Gama de velocidades 28 a 1.200 rpm

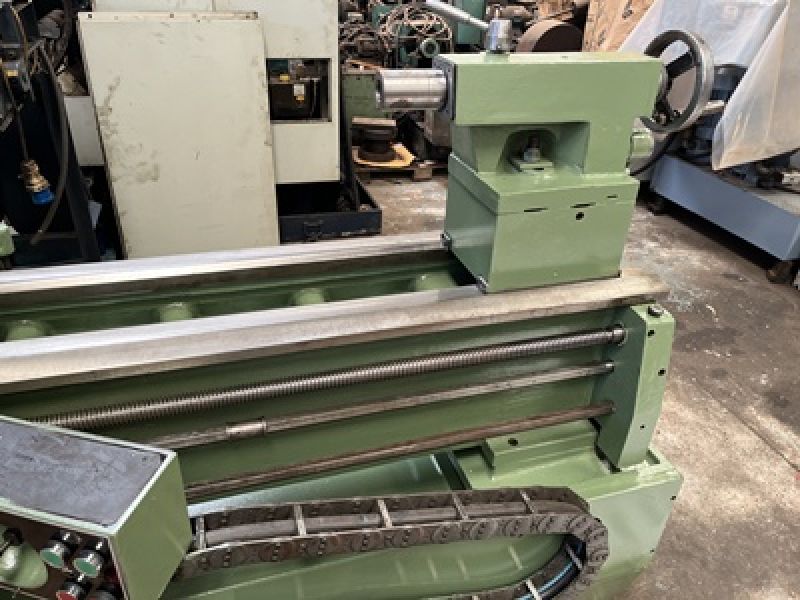

Cabeçote Móvel:
Diâmetro do mangote móvel: 60 mm
Curso do mangote móvel: 200 mm
Sede cônica do mangote: CM4
Deslocamento lateral: 15
Caixa de Roscas e Avanços:
Número de roscas: 216
Roscas métricas (54): 42 a 2.3/4 fpp
Roscas Fios por polegadas (54): 2.3/4 a 42 fpp
Roscas módulo (54): 0,20 a 2,5 mod.
Roscas diametral Pitch (54): 84 a 3 DP
Passo do fuso principal: 4 fpp
Gama de Avanços:
Número de avanços: 246
Avanços transversais (119): 0,02 a 0,9 mm/rot
Avanços longitudinais (127): 0,05 a 2,47 mm/rot
Potência instalada:
Motor principal (2 velocidades – 850/1.750 rpm): 8/4.6 cv
Moto bomba para lubrificação do cabeçote e caixa de roscas: 0,5 cv
Moto bomba para refrigeração do corte: 0,12 cv
