Centro de Usinagem Vertical HAAS VF-3YT/50
Código: CUV2409-3
Marca: Haas
Detalhes:

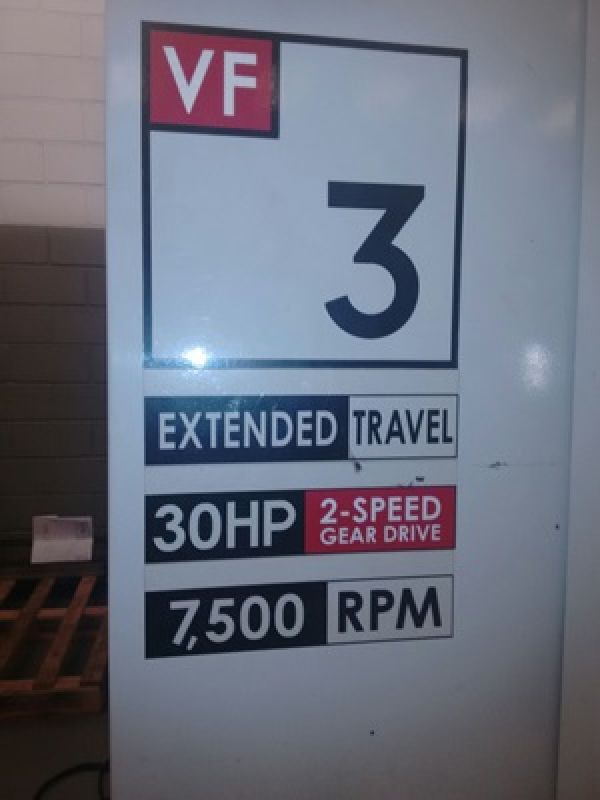

Nesta versão o fabricante americano Haas oferece um Centro de Usinagem Vertical VF-3 com algumas alterações da máquina standard (padrão). A sede cônica do cabeçote/spindle passa de um cone BT40 para um cone BT50. A outra mudança fica por conta do curso do eixo Y, que passa de 508 mm no modelo VF-3 para 660 mm na versão VF-3YT. Estas mudanças transformam o modelo HAAS VF-3YT-50 em uma máquina de maior porte e mais robusta que as concorrentes.
Dados técnicos:
Ano de fabricação: 2007

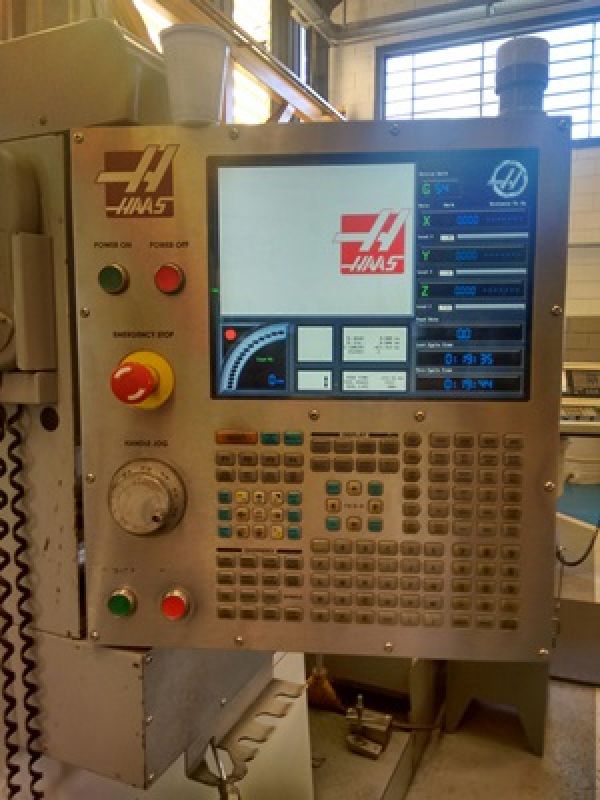

Comando: Haas
Cursos:
Curso no eixo X: 1.016 mm
Curso no eixo Y: 660 mm
Curso no eixo Z: 635 mm
Distância máxima entre nariz do eixo árvore e a mesa: 200 ~836 mm
Mesa:
Superfície da mesa: 1.321 x 584 mm
Numero e tamanho das ranhuras: 7 x 16 x 80 mm
Peso máximo admissível sobre a mesa: 1.814 kg
Cabeçote:
Rotação máxima: 7.500 rpm
Torque máximo: 460 NM
Sede cônica: BT50
Lubrificação do rolamento: ar e óleo
Potência do motor: 22.4 kW
Avanços:
Avanço rápido nos eixos X / Y / Z: 18 m/min
Avanço de trabalho: 12.7 m/min
Trocador de Ferramentas:
Tipo: ATC – Troca rápida (com braço trocador)
Capacidade: 30+1
Diâmetro máximo da ferramenta: 178 mm
Comprimento máximo da ferramenta: 406 mm
Peso máximo da ferramenta: 13,6 kg
Tempo de troca: 4,2 seg
