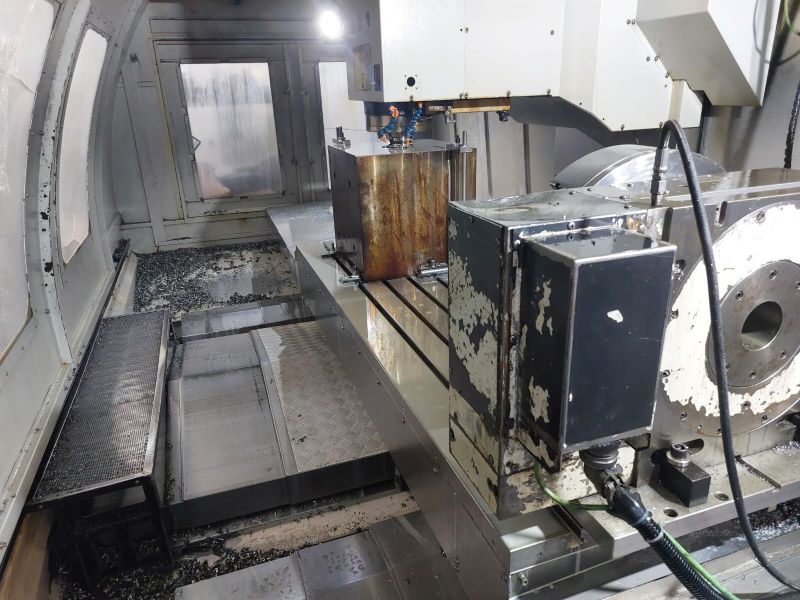

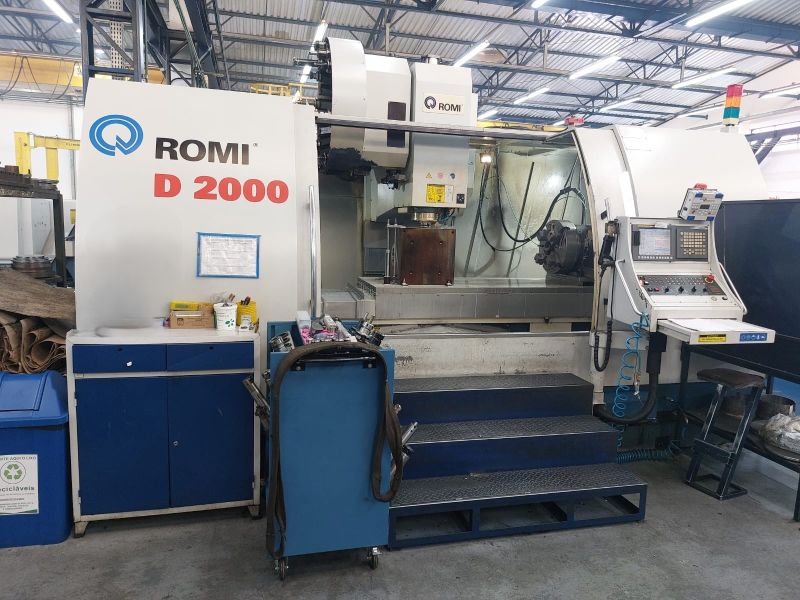

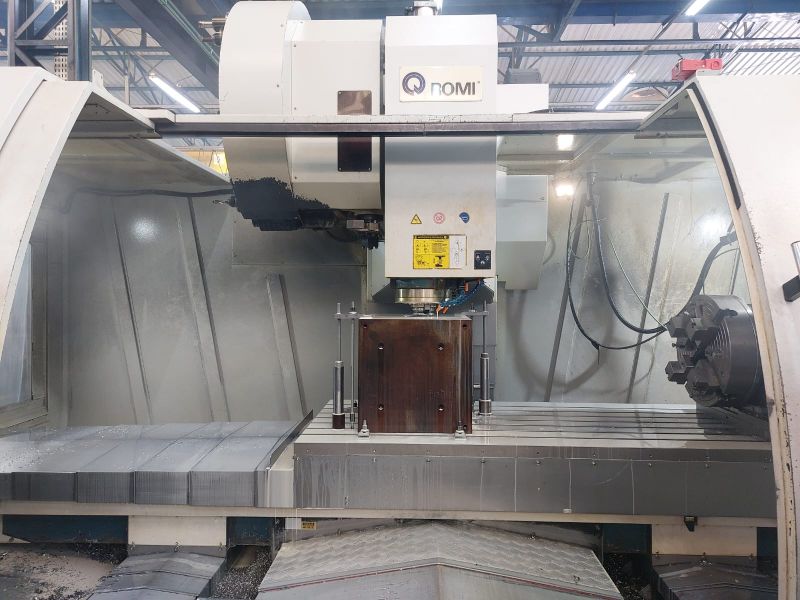

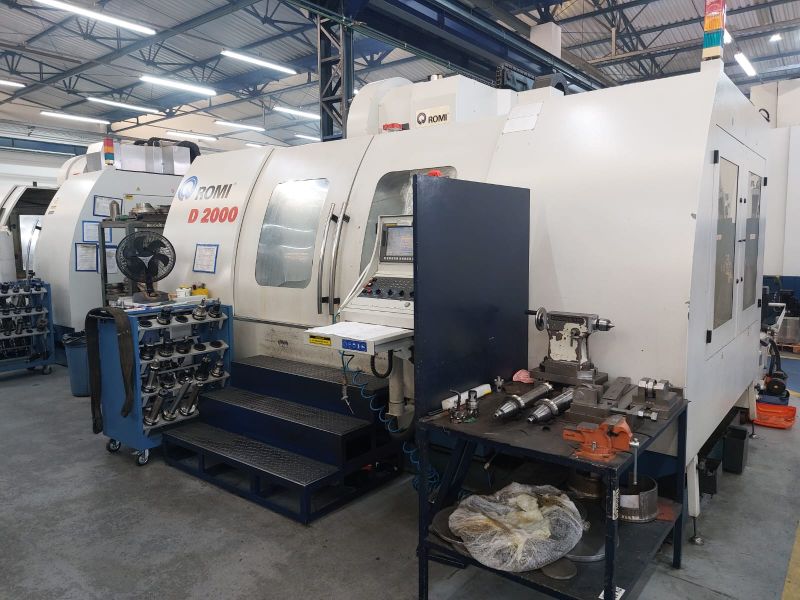

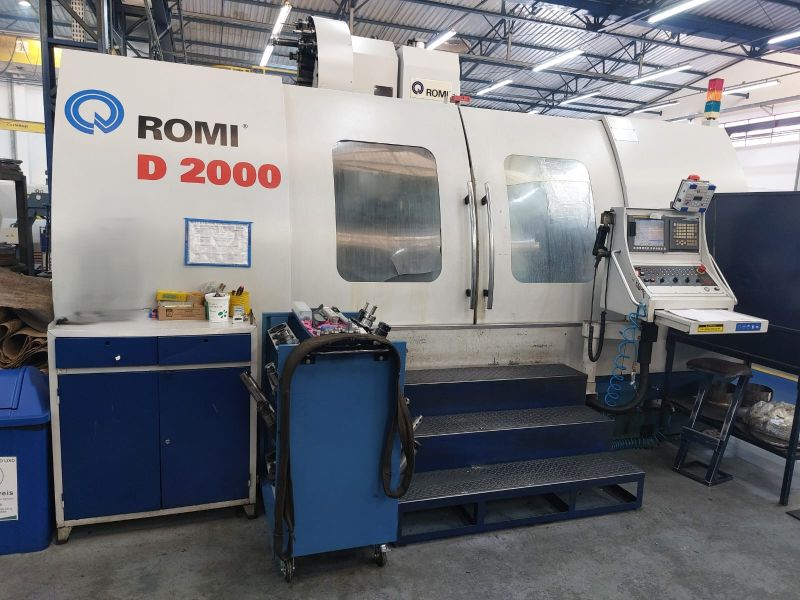

Centro de Usinagem Vertical ROMI D2000
Código: CUV1705-1
Marca: Romi
Detalhes:
Flexibilidade de trabalho para múltiplas aplicações, com um significativo aumento de produtividade e lucratividade.
Os Centros de Usinagem da linha ROMI D foram projetados para operar em ambientes de alta produção, bem como em ferramentas.
São dotados de trocador automático de ferramentas para 20 ou 30 ferramentas, motorização de 20 cv e cabeçotes de até 12.000 rpm
Estrutura:
- Eixo-árvore: permite altas velocidades com variação continua, garantindo excelente desempenho sob severas condições de corte em operações de plena potência;
- Motorização: motorização de alta potência e elevado torque;
- Coluna: devidamente dimensionada para suportar o conjunto do cabeçote. Oferece excelente estabilidade geométrica para todo o conjunto;

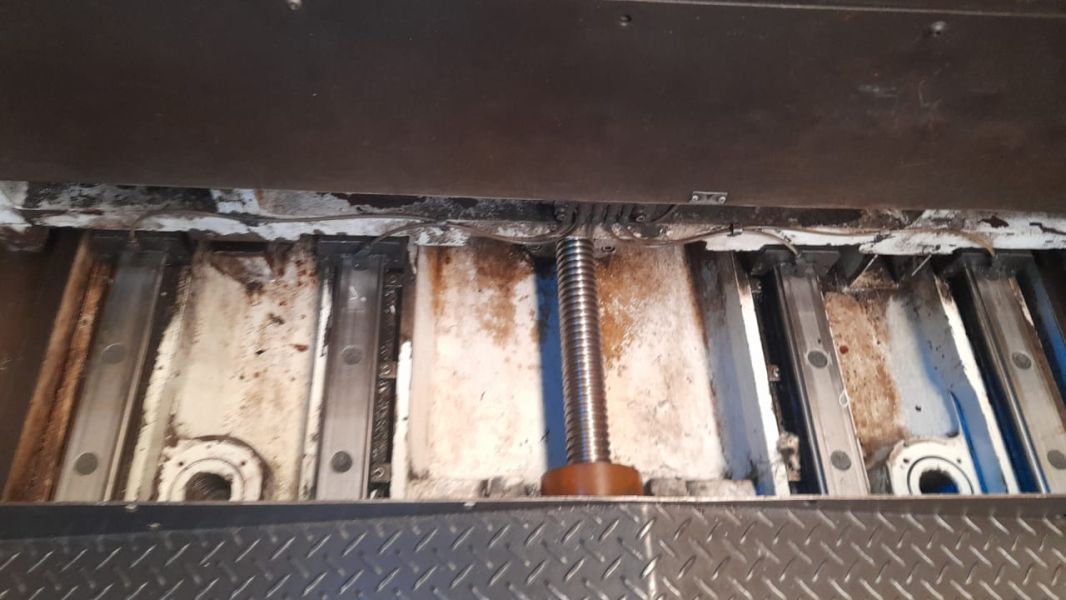

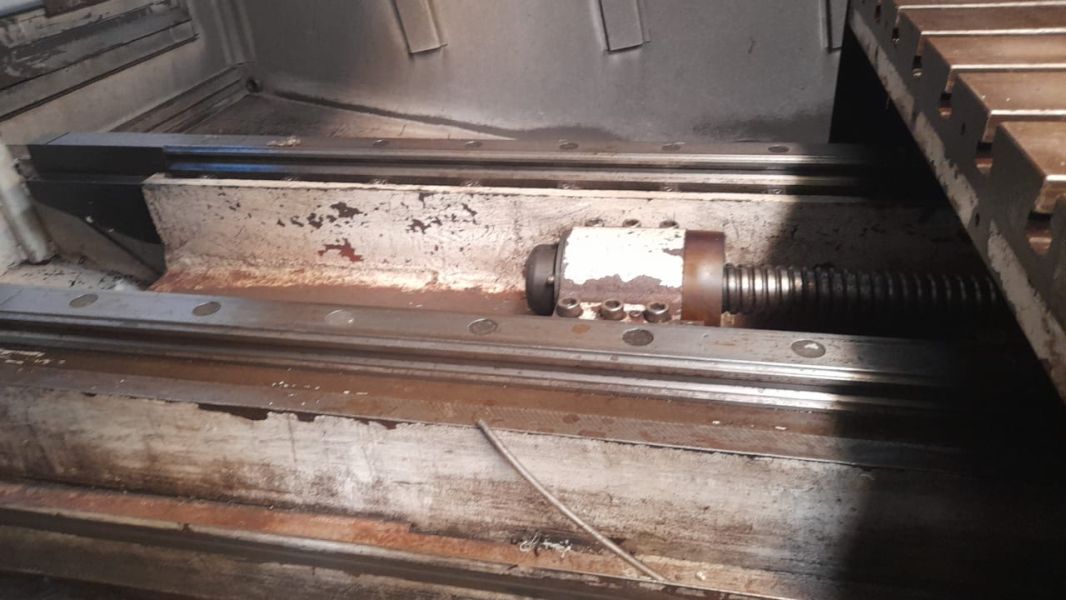

- Servomotores: diretamente acoplados aos fusos de esferas de alta precisão, proporcionando alta performance de aceleração e velocidades;
- Base: sus estrutura robusta, de alta rigidez e estabilidade, propicia melhor acabamento das peças, maior durabilidade da máquina e das ferramentas;
- Mesas: dimensionadas para suportar altas cargas com excelente estabilidade. Mesas superior e inferior apoiadas em guias lineares, garantindo altas velocidades, excelente precisão de movimento e posicionamento dos eixos
Dados técnicos:
Ano de fabricação: 2008

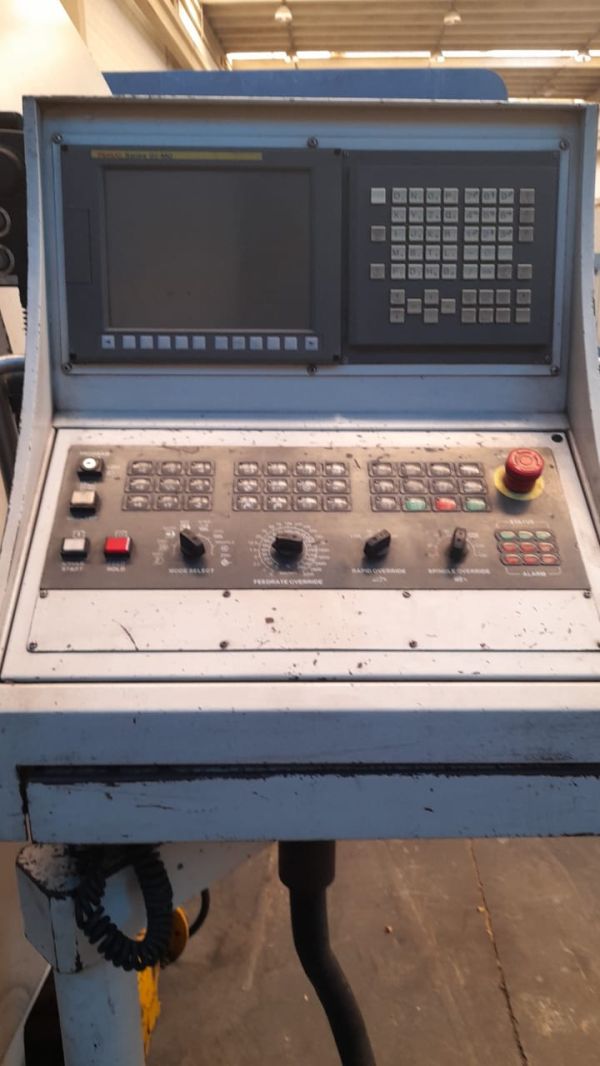

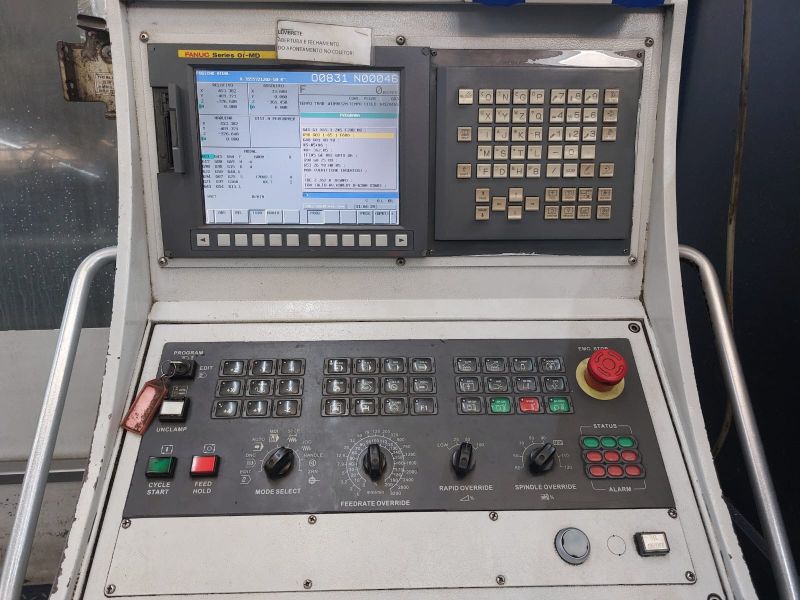

Comando: Fanuc 0 i-MC

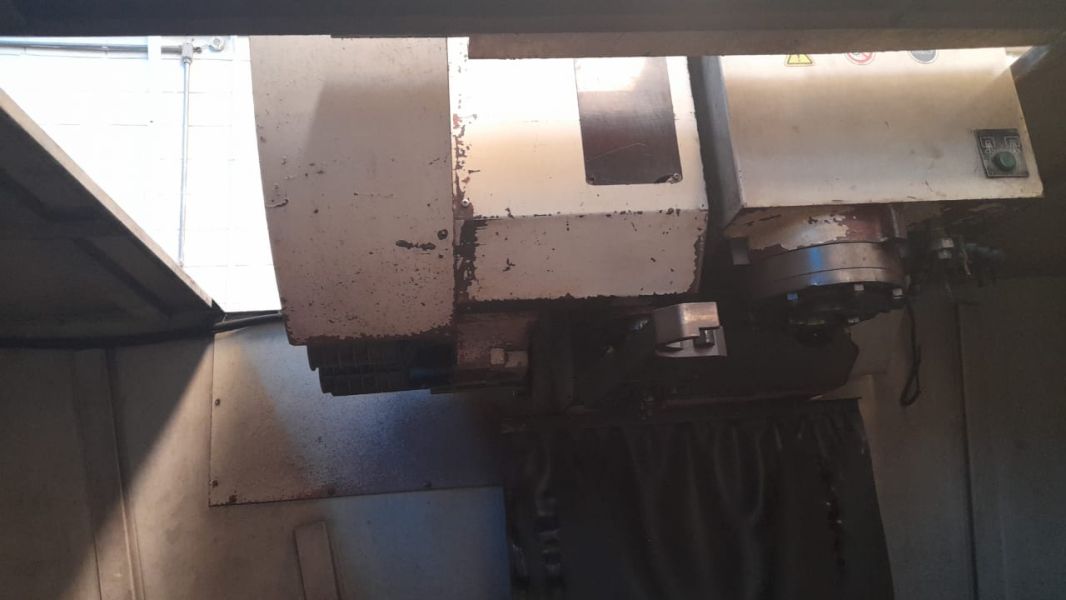

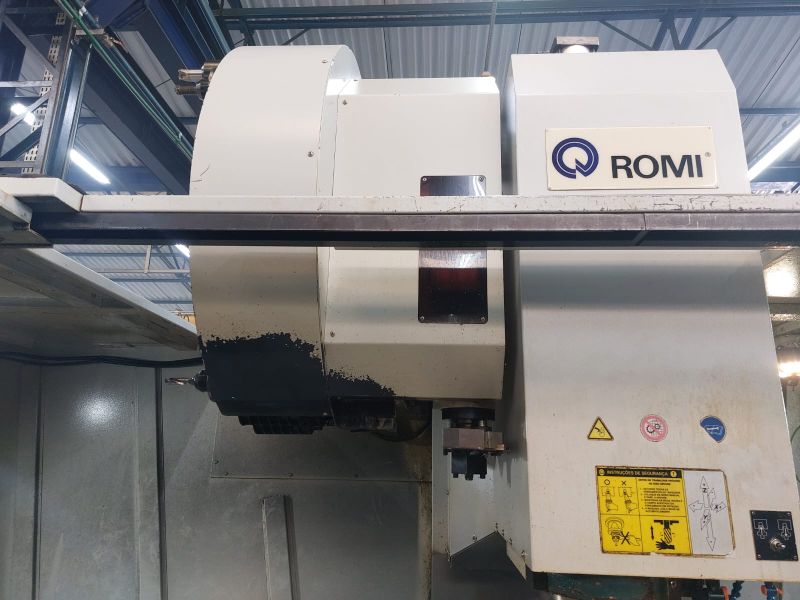

Cabeçote vertical:
Sede cônica: BT50
Faixa de velocidades: 10.000 rpm
Avanços:
Avanço rápido (X e Y): 20 m/min
Avanço rápido (Z): 15 m/min
Avanço de corte programável: 8 m/min
Cursos:
Curso do eixo X: 2.000 mm
Curso do eixo Y: 900 mm
Curso do eixo Z: 800 mm
Distância entre o nariz do eixo-árvore e a mesa: 100 a 900 mm

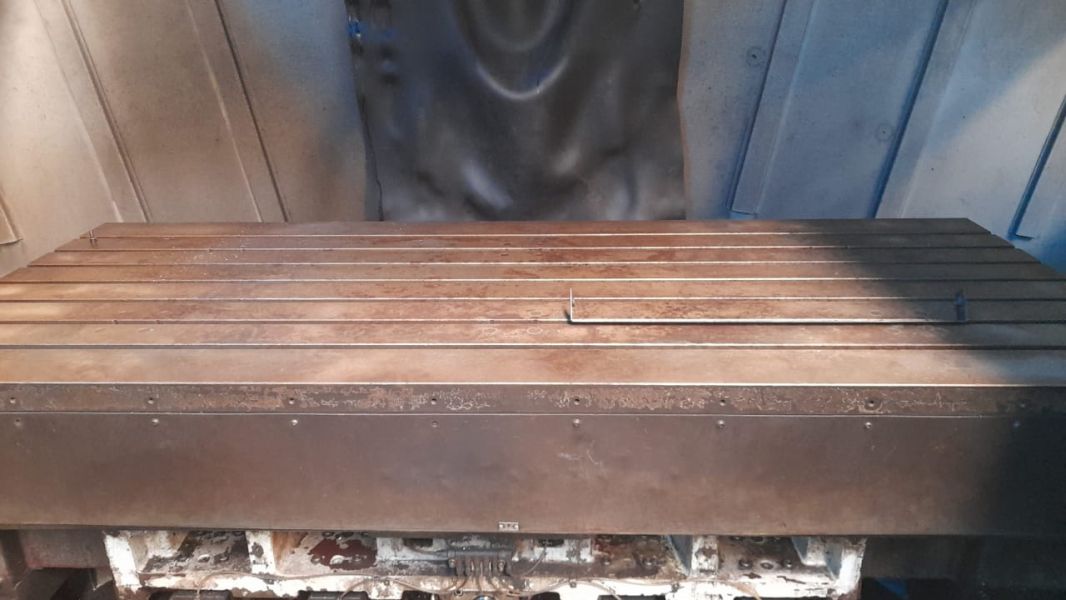

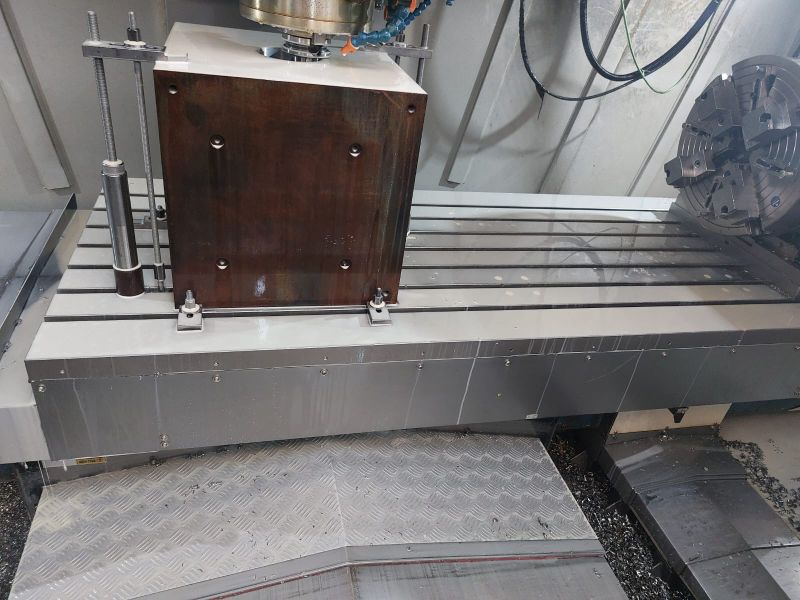

Mesa:
Superfície da mesa: 2.100 x 850 mm
Largura dos rasgos T x Distância x Numero: 18 x 100 x 7
Peso admissível sobre a mesa: 3.000 kg
Trocador Automático de Ferramentas ATC:
Capacidade de ferramentas: 30
Diâmetro máximo da ferramenta: 127 mm
Comprimento máximo da ferramenta: 350 mm
Mandril da ferramenta: BT40
Peso máximo da ferramenta: 15 kg
Tempo de troca ferramenta – ferramenta: 5,5 s
Potência instalada:
Motor principal CA (30 min): 25/ 18.5 cv/kW
Potência total instalada: 40 kVA
Dimensões:
Altura: 3.245 mm
Área ocupada (frente x lateral): 4.680 x 4.160 mm
Peso liquido aproximado: 21.000 kg
