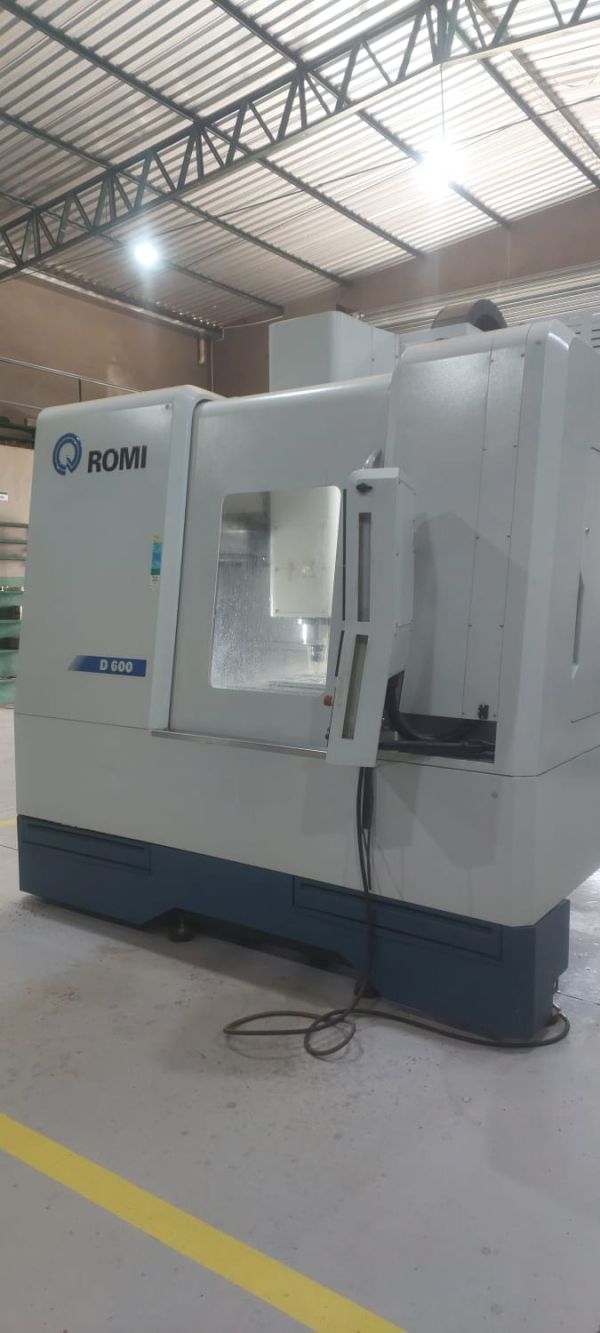

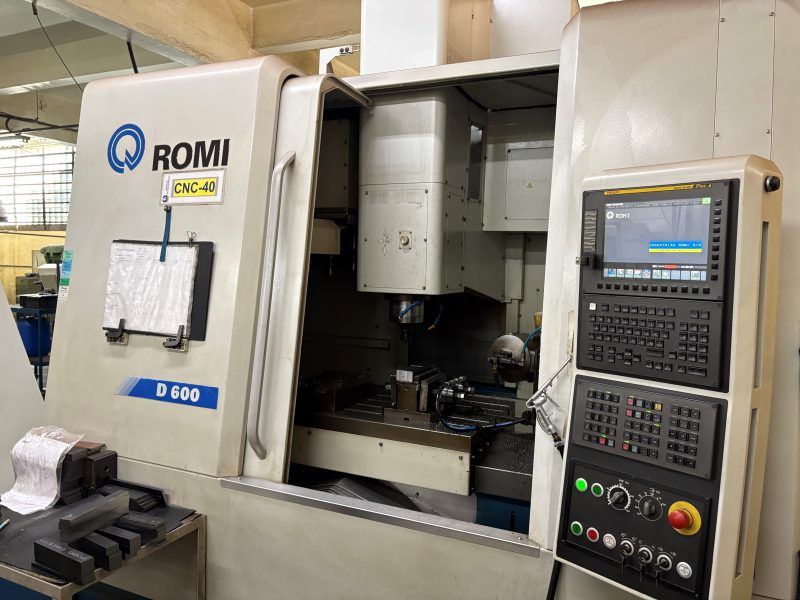

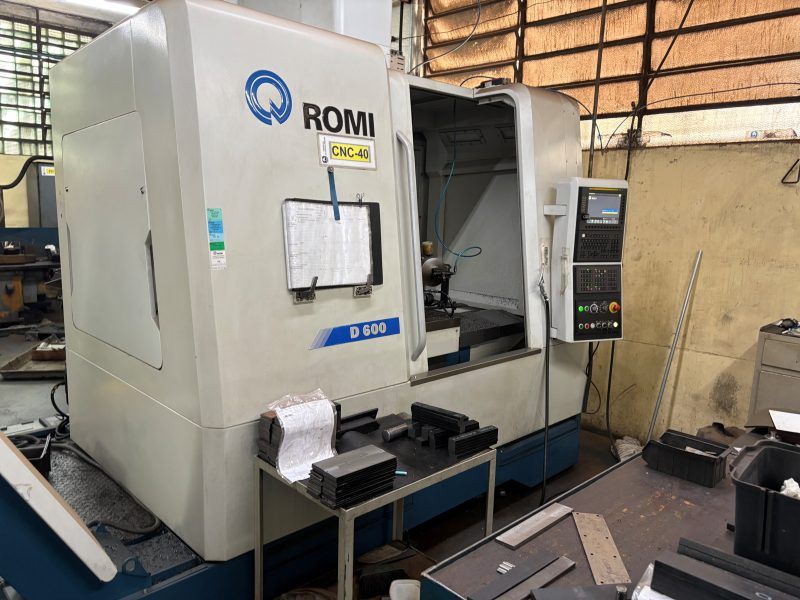

(VENDIDO) - Centro de Usinagem Vertical ROMI D600
Código: CUV1907-1
Marca: Romi
Detalhes:
Flexibilidade de trabalho para múltiplas aplicações, com um significativo aumento de produtividade e lucratividade.
Os Centros de Usinagem da linha ROMI D foram projetados para operar em ambientes de alta produção, bem como em ferramentas.
São dotados de trocador automático de ferramentas para 20 ou 30 ferramentas, motorização de 20 cv e cabeçotes de até 12.000 rpm
Estrutura:

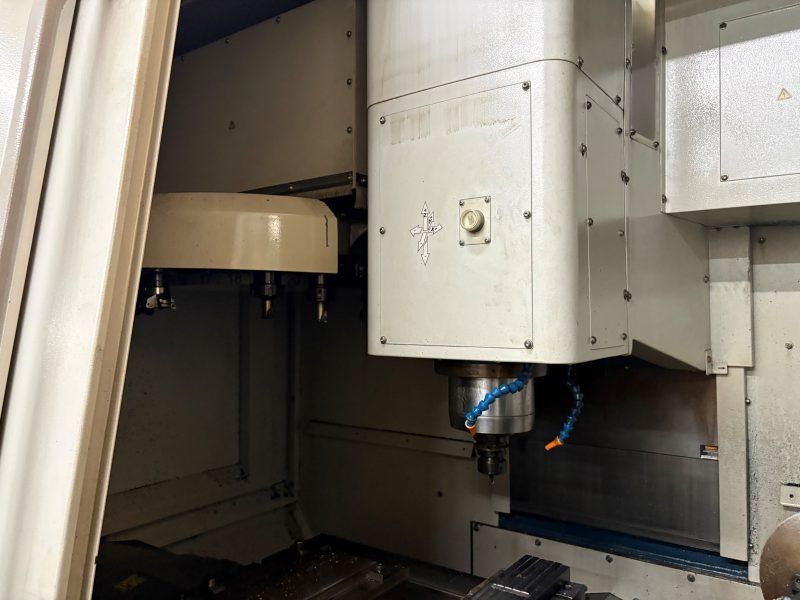

- Eixo-árvore: permite altas velocidades com variação continua, garantindo excelente desempenho sob severas condições de corte em operações de plena potência;
- Motorização: motorização de alta potência e elevado torque;
- Coluna: devidamente dimensionada para suportar o conjunto do cabeçote. Oferece excelente estabilidade geométrica para todo o conjunto;
- Servomotores: diretamente acoplados aos fusos de esferas de alta precisão, proporcionando alta performance de aceleração e velocidades;
- Base: sus estrutura robusta, de alta rigidez e estabilidade, propicia melhor acabamento das peças, maior durabilidade da máquina e das ferramentas;

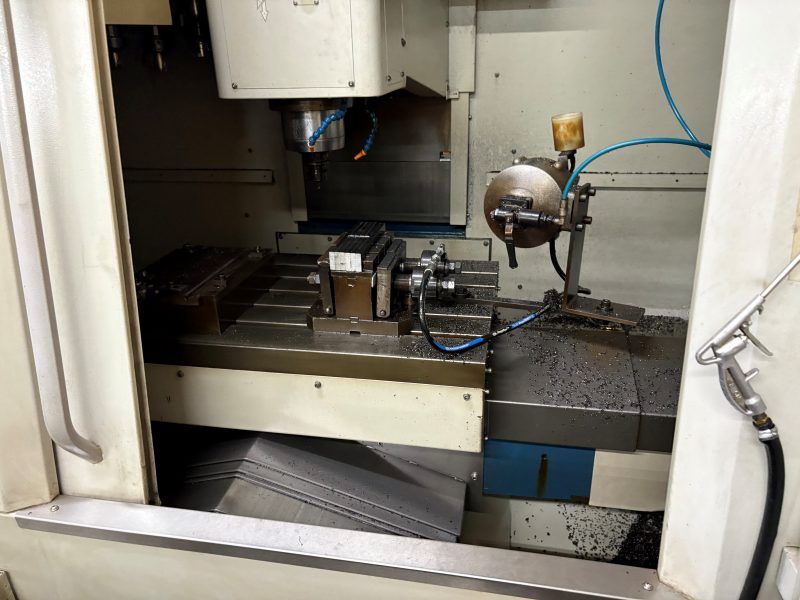

- Mesas: dimensionadas para suportar altas cargas com excelente estabilidade. Mesas superior e inferior apoiadas em guias lineares, garantindo altas velocidades, excelente precisão de movimento e posicionamento dos eixos
Dados técnicos:
Ano de fabricação: 2009

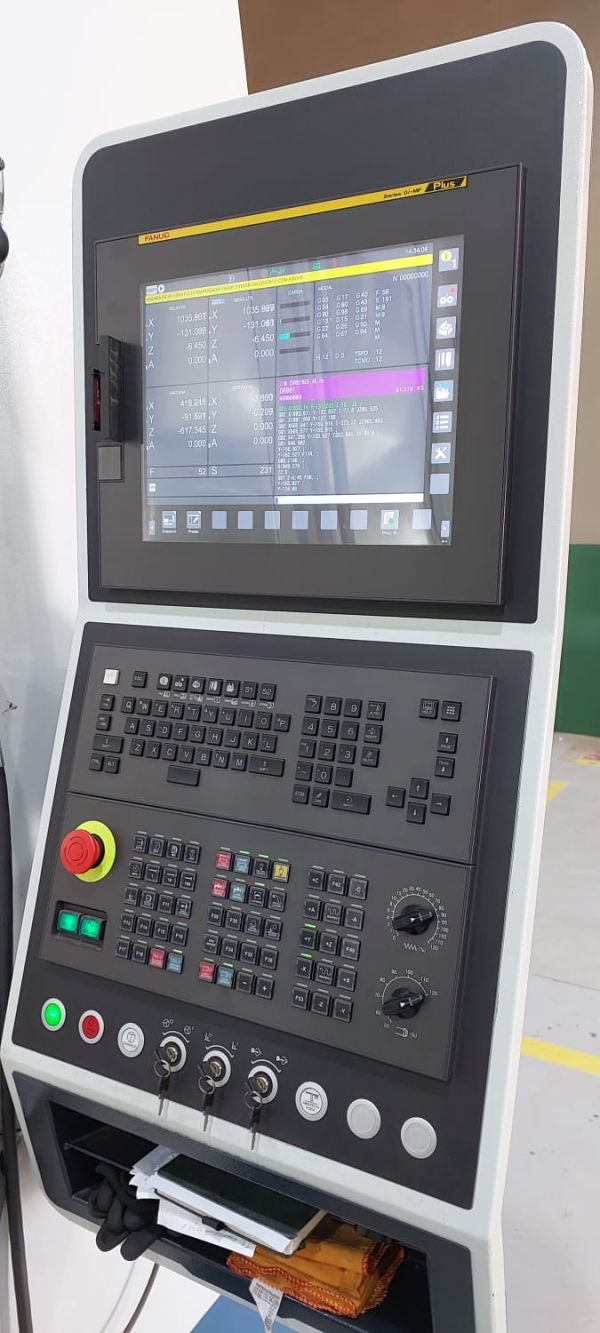

Comando: Fanuc
Cone do eixo-árvore: ISO40
Rotação máxima: 7.500 mm
Avanço rápido nos eixos X e Y: 30 m/min
Avanço rápido nos eixos Z: 20 m/min
Curso no eixo X: 600 mm
Curso no eixo Y: 530 mm
Curso no eixo Z: 580 mm
Distância entre nariz do eixo-árvore e mesa: 115 a 695 mm

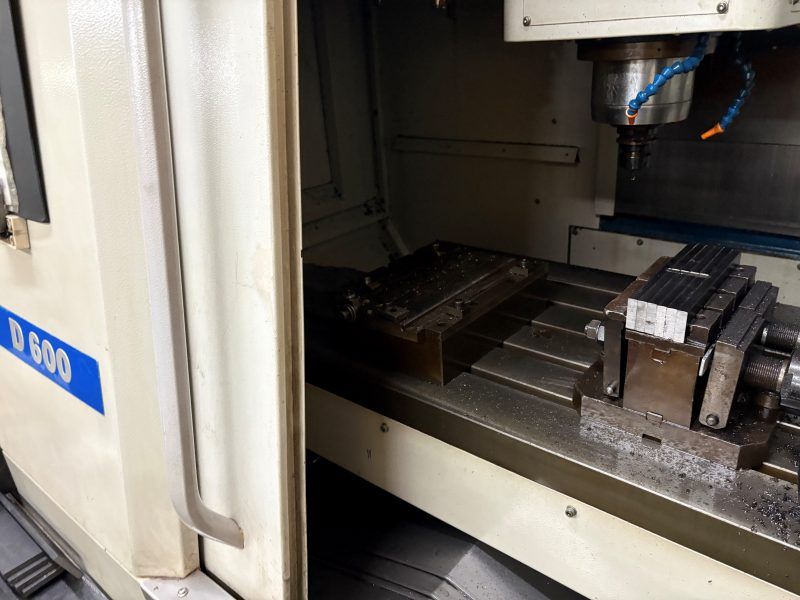

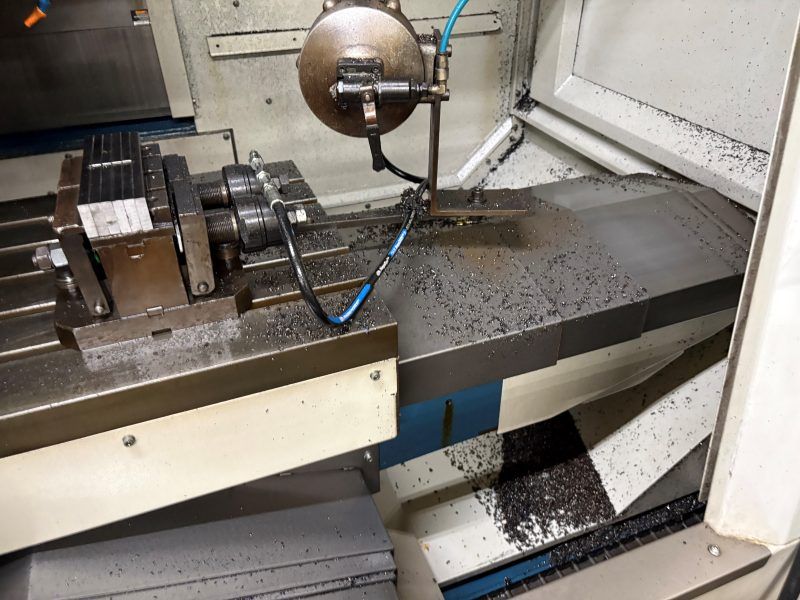

Superfície da mesa: 840 x 500 mm
Largura das ranhuras x distância: 18 x 89 mm
Numero de ranhuras (rasgos T): 5
Peso admissível sobre a mesa: 800 kg
Trocador de ferramentas tipo carrossel (armless) para 20 ferramentas
Diâmetro máximo da ferramenta: 80 mm
Diâmetro máximo da ferramenta quando os alojamentos adjacentes estão vazios: 160 mm
Comprimento máximo da ferramenta: 254 mm
Mandril da ferramenta: BT / CAT / DIN
Peso máximo da ferramenta: 6 kg
Peso máximo admissível no carrossel: 68 kg
Tempo de troca ferramenta / ferramenta: 5,5 seg.
Potência total instalada: 30 kVA
Área ocupada (frente x lateral): 2.600 x 2.680 mm
Peso liquido: 5.000 kg
