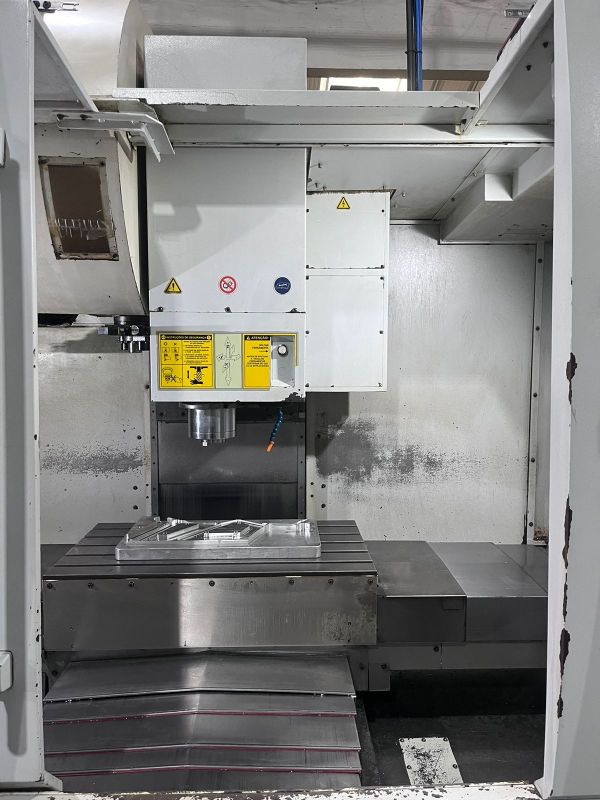

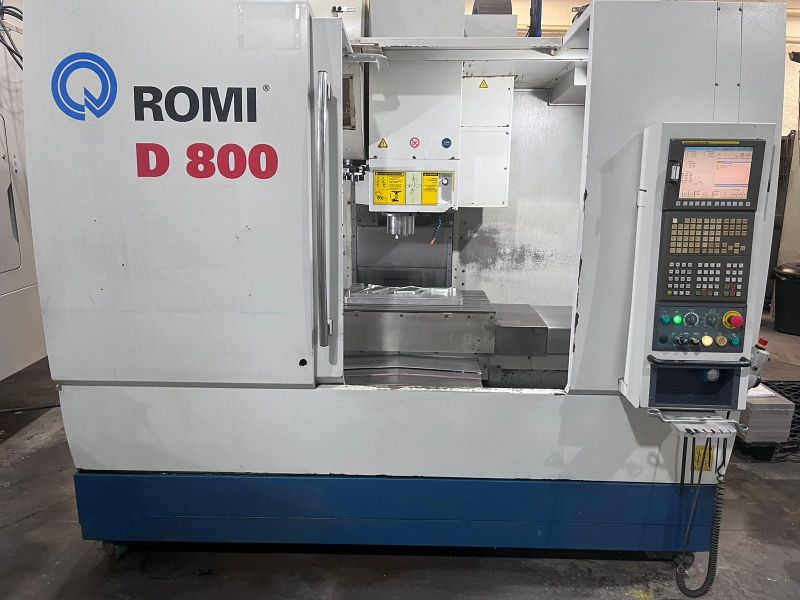

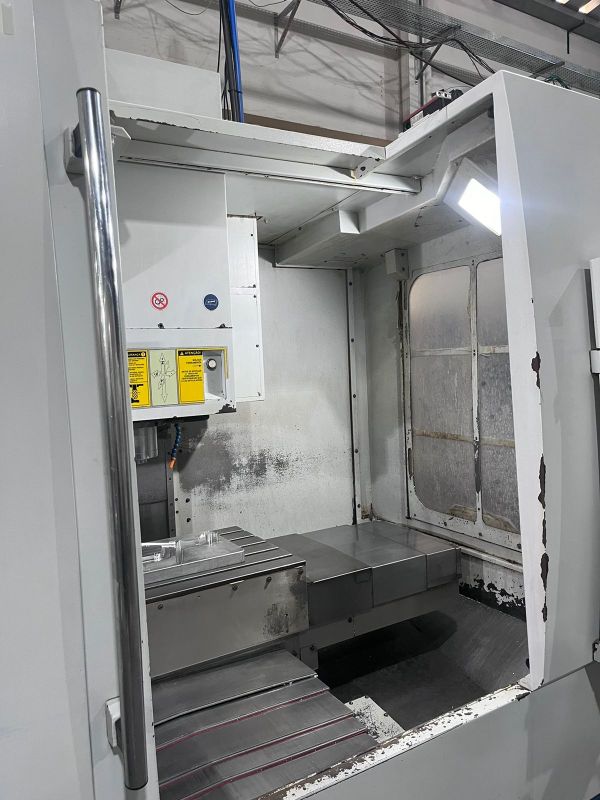

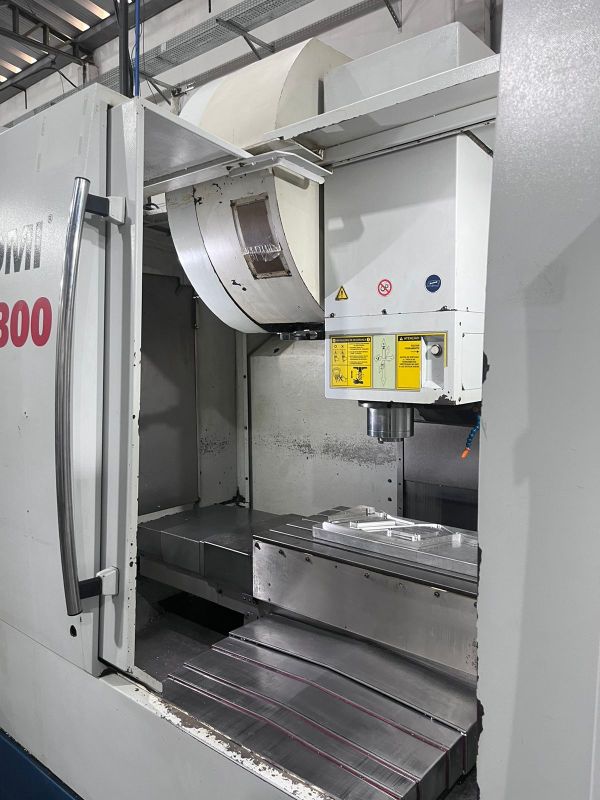

Centro de Usinagem Vertical ROMI D800

Código: CUV1602-1

Marca: Romi

Detalhes:
Flexibilidade de trabalho para múltiplas aplicações, com um significativo aumento de produtividade e lucratividade.

Os Centros de Usinagem da linha ROMI D foram projetados para operar em ambientes de alta produção, bem como em ferramentas.
São dotados de trocador automático de ferramentas para 20 ou 30 ferramentas, motorização de 20 cv e cabeçotes de até 12.000 rpm

Estrutura:
- Eixo-árvore: permite altas velocidades com variação continua, garantindo excelente desempenho sob severas condições de corte em operações de plena potência;
- Motorização: motorização de alta potência e elevado torque;
- Coluna: devidamente dimensionada para suportar o conjunto do cabeçote. Oferece excelente estabilidade geométrica para todo o conjunto;
- Servomotores: diretamente acoplados aos fusos de esferas de alta precisão, proporcionando alta performance de aceleração e velocidades;
- Base: sus estrutura robusta, de alta rigidez e estabilidade, propicia melhor acabamento das peças, maior durabilidade da máquina e das ferramentas;
- Mesas: dimensionadas para suportar altas cargas com excelente estabilidade. Mesas superior e inferior apoiadas em guias lineares, garantindo altas velocidades, excelente precisão de movimento e posicionamento dos eixos

Dados técnicos:

Ano de fabricação: 2008
Comando: Fanuc 0i-MC
Refrigeração através do eixo-árvore (CTS)
Com quarto eixo MGR230
Transportador de cavacos tipo esteira
Aproximadamente 7.000 horas de uso

Cabeçote Vertical:
Cone do eixo-árvore: ISO40
Faixa de velocidades: 7.500 rpm

Avanços:
Avanço rápido nos eixos X e Y: 30 m/min
Avanço rápido nos eixos Z: 20 m/min

Cursos:
Curso no eixo X: 800 mm
Curso no eixo Y: 530 mm
Curso no eixo Z: 580 mm
Distância entre nariz do eixo-árvore e mesa: 115 a 695 mm

Mesa:
Superfície da mesa: 914 x 500 mm
Largura das ranhuras x distância: 18 x 89 mm
Numero de ranhuras (rasgos T): 5
Peso admissível sobre a mesa: 900 kg

Trocador de Ferramentas:
Tipo braço trocador (ATC) para 30 ferramentas
Diâmetro máximo da ferramenta: 80 mm
Diâmetro máximo da ferramenta quando os alojamentos adjacentes estão vazios: 150 mm
Comprimento máximo da ferramenta: 300 mm
Mandril da ferramenta: BT / CAT / DIN
Peso máximo da ferramenta: 8 kg
Peso máximo admissível no carrossel: 102 kg
Tempo de troca ferramenta / ferramenta: 4,7 seg
Potência total instalada: 35 kVA,
Área ocupada (frente x lateral): 2.600 x 2.280 mm
Peso liquido: 5.500 kg.
