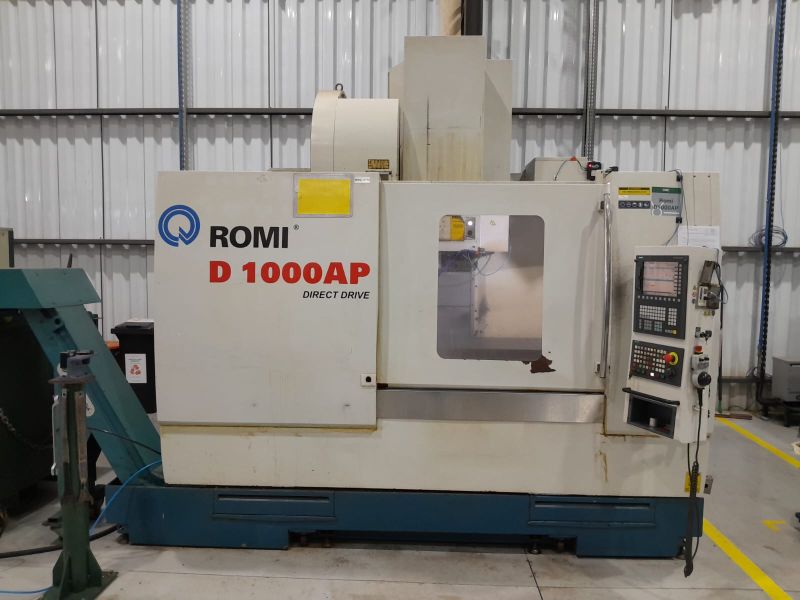

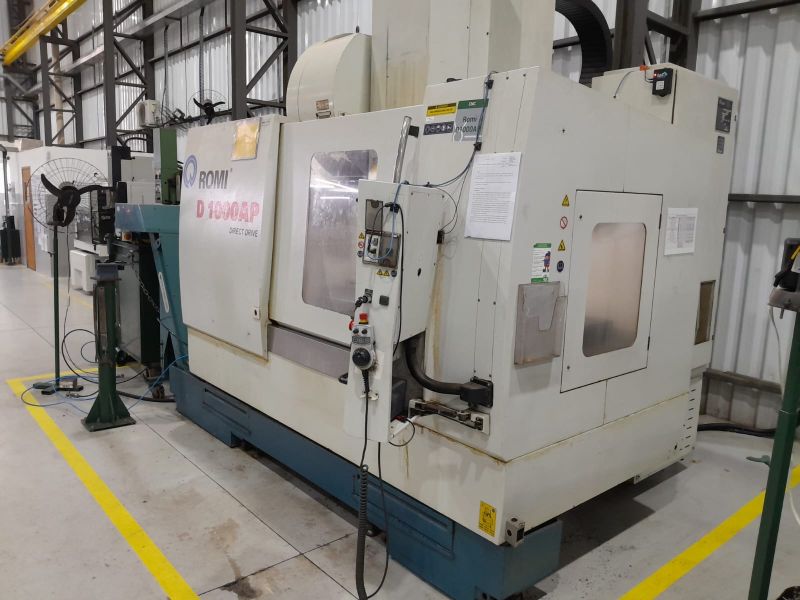

Centro de Usinagem Vertical ROMI D1000AP
Código: CUV1111-1
Marca: Romi
Detalhes:
Flexibilidade de trabalho para múltiplas aplicações, com um significativo aumento de produtividade e lucratividade.
Os Centros de Usinagem da linha ROMI D foram projetados para operar em ambientes de alta produção, bem como em ferramentas.
São dotados de trocador automático de ferramentas para 20 ou 30 ferramentas, motorização de 20 cv e cabeçotes de até 12.000 rpm
Estrutura:
- Eixo-árvore: permite altas velocidades com variação continua, garantindo excelente desempenho sob severas condições de corte em operações de plena potência;
- Motorização: motorização de alta potência e elevado torque;
- Coluna: devidamente dimensionada para suportar o conjunto do cabeçote. Oferece excelente estabilidade geométrica para todo o conjunto;
- Servomotores: diretamente acoplados aos fusos de esferas de alta precisão, proporcionando alta performance de aceleração e velocidades;
- Base: sus estrutura robusta, de alta rigidez e estabilidade, propicia melhor acabamento das peças, maior durabilidade da máquina e das ferramentas;
- Mesas: dimensionadas para suportar altas cargas com excelente estabilidade. Mesas superior e inferior apoiadas em guias lineares, garantindo altas velocidades, excelente precisão de movimento e posicionamento dos eixos
Dados técnicos:
Ano de fabricação: 2013
Refrigeração interna
Quarto-eixo

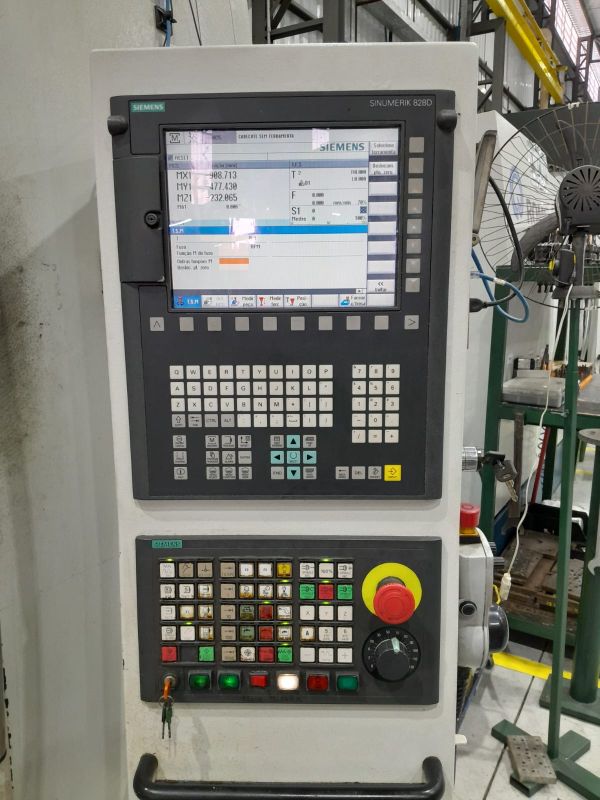

Comando: Siemens Sinumerik 828D
Cabeçote Vertical:
Cone do eixo-árvore: ISO40
Faixa de velocidades: 15 a 15.000 rpm
Avanços:
Avanço rápido nos eixos X e Y: 40 m/min
Avanço rápido nos eixos Z: 20 m/min
Cursos:
Curso no eixo X: 1.020 mm
Curso no eixo Y: 610 mm
Curso no eixo Z: 640 mm
Distância entre nariz do eixo-árvore e mesa: 110 a 750 mm

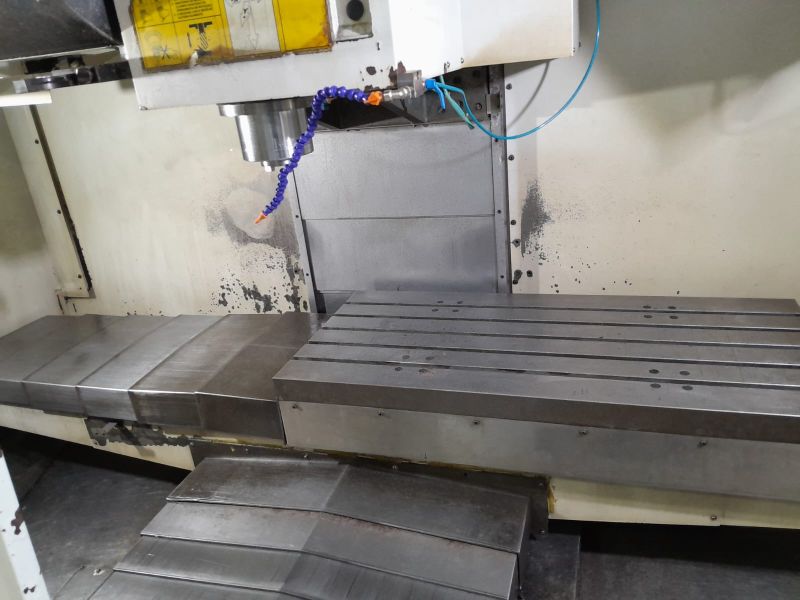

Mesa:
Superfície da mesa: 1.220 x 560 mm
Largura das ranhuras x distância: 18 x 89 mm
Número de ranhuras (rasgos T): 5
Peso admissível sobre a mesa: 1.100 kg
Trocador de ferramentas:
Trocador de ferramentas tipo braço trocador (ATC) para 30 ferramentas
Diâmetro máximo da ferramenta: 80 m
Diâmetro máximo da ferramenta quando os alojamentos adjacentes estão vazios: 150 mm
Comprimento máximo da ferramenta: 300 mm
Mandril da ferramenta: BT / CAT / DIN
Peso máximo da ferramenta: 8 kg
Peso máximo admissível no carrossel: 102 kg
Tempo de troca ferramenta / ferramenta: 4,7 seg.
Potência instalada:
Potência total instalada: 35 kVA
Área ocupada (frente x lateral): 2.960 x 2.310 mm
Altura: 3.205 mm
Peso líquido: 8.100 kg.
