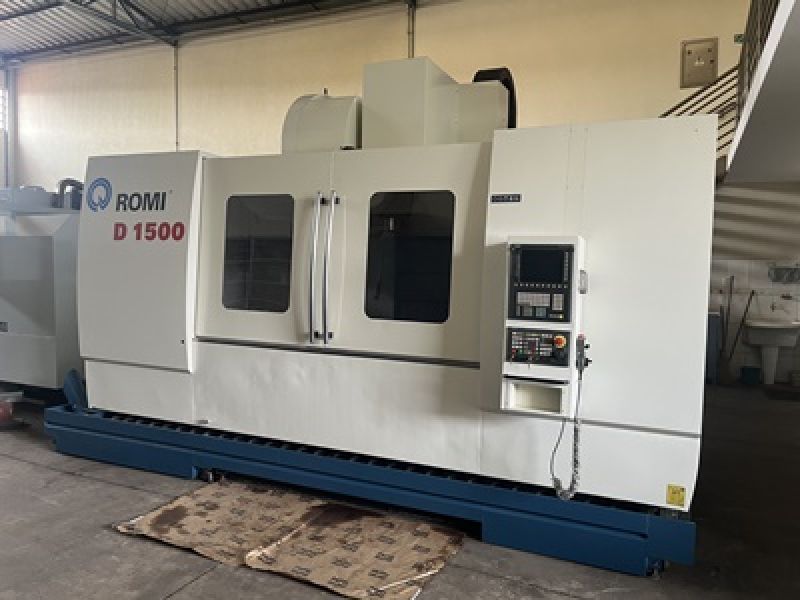

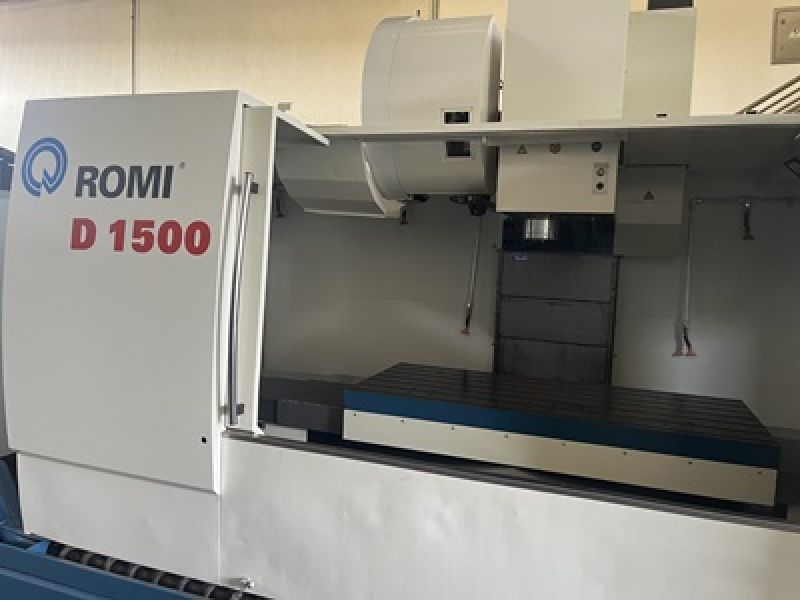

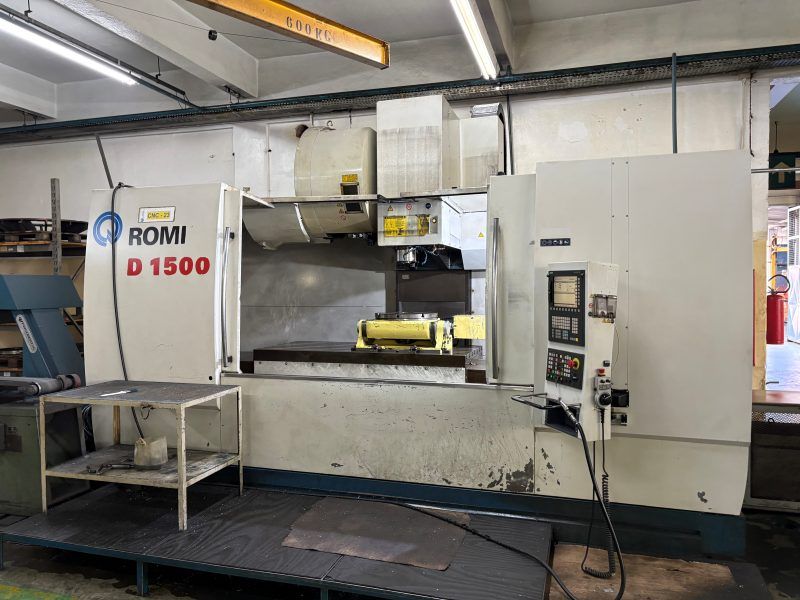

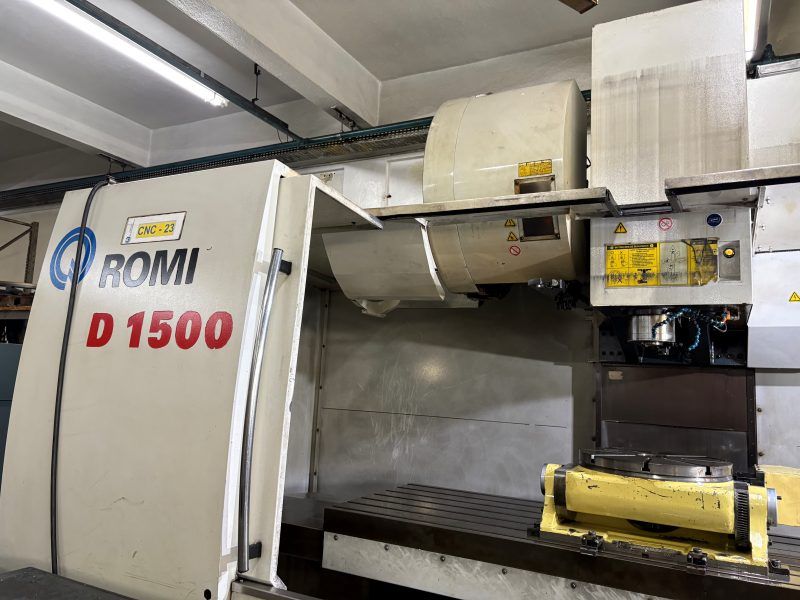

Centro de Usinagem Vertical ROMI D1500
Código: CUV0105-1
Marca: Romi
Detalhes:
Flexibilidade de trabalho para múltiplas aplicações, com um significativo aumento de produtividade e lucratividade.
Os Centros de Usinagem da linha ROMI D foram projetados para operar em ambientes de alta produção, bem como em ferramentas.
São dotados de trocador automático de ferramentas para 20 ou 30 ferramentas, motorização de 20 cv e cabeçotes de até 12.000 rpm
Estrutura:
- Eixo-árvore: permite altas velocidades com variação continua garantindo excelente desempenho sob severas condições de corte em operações de plena potência;
- Motorização: motorização de alta potência e elevado torque;
- Coluna: devidamente dimensionada para suportar o conjunto do cabeçote. Oferece excelente estabilidade geométrica para todo o conjunto;
- Servomotores: diretamente acoplados aos fusos de esferas de alta precisão, proporcionando alta performance de aceleração e velocidades;
- Base: sus estrutura robusta, de alta rigidez e estabilidade, propicia melhor acabamento das peças, maior durabilidade da máquina e das ferramentas;
- Mesas: dimensionadas para suportar altas cargas com excelente estabilidade. Mesas superior e inferior apoiadas em guias lineares, garantindo altas velocidades, excelente precisão de movimento e posicionamento dos eixos
Dados técnicos:
Ano de fabricação: 2012

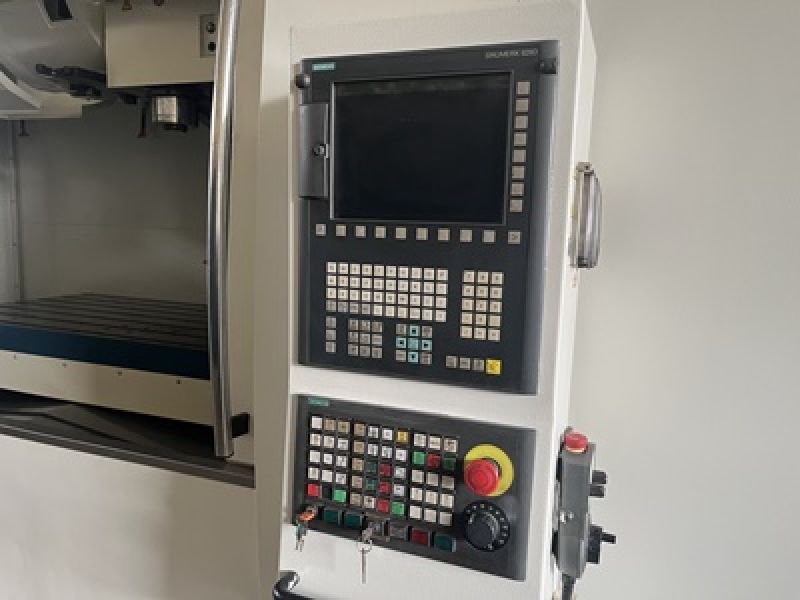

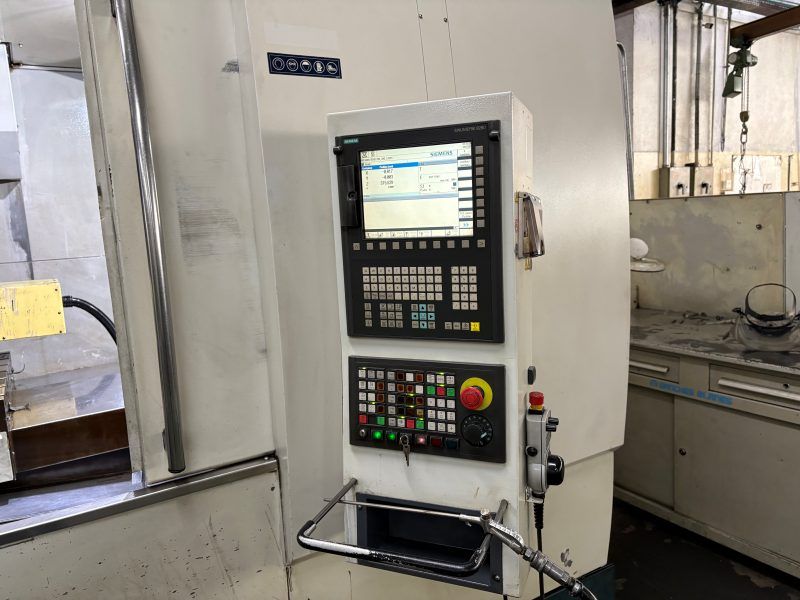

Comando: Siemens Sinumerik 828D

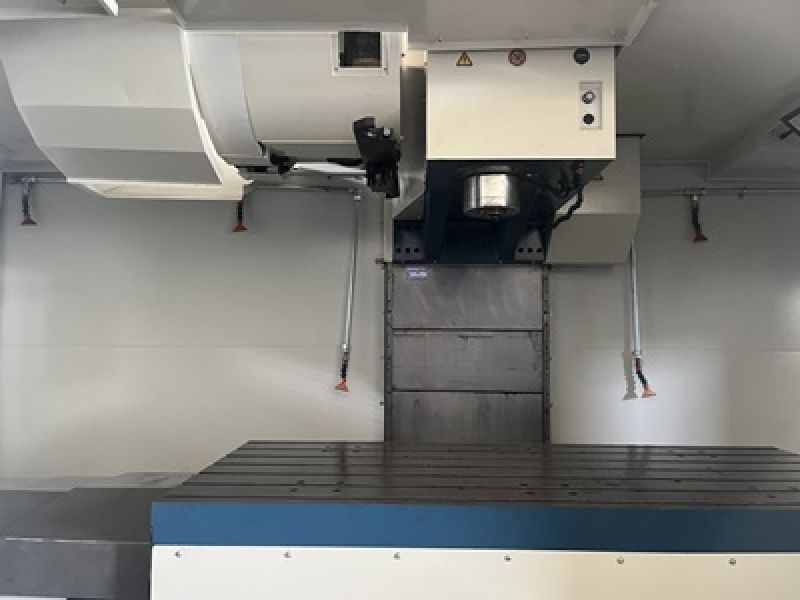

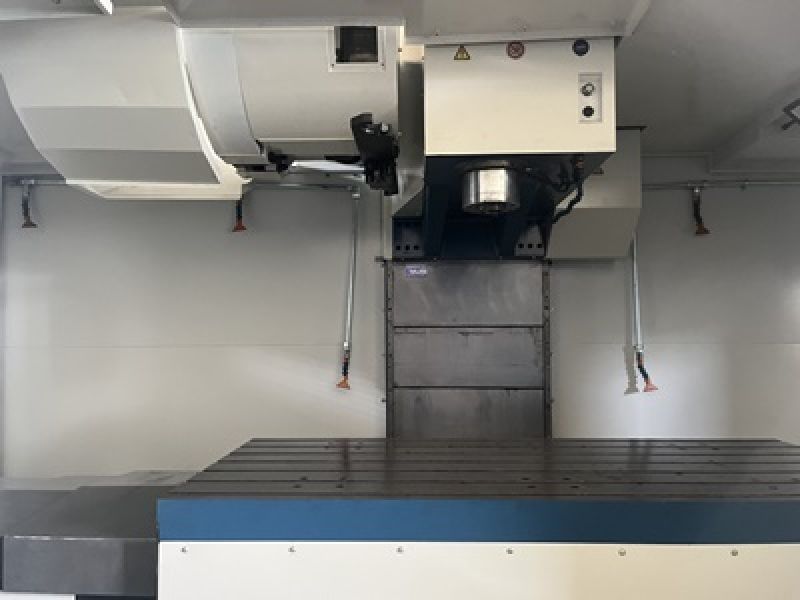

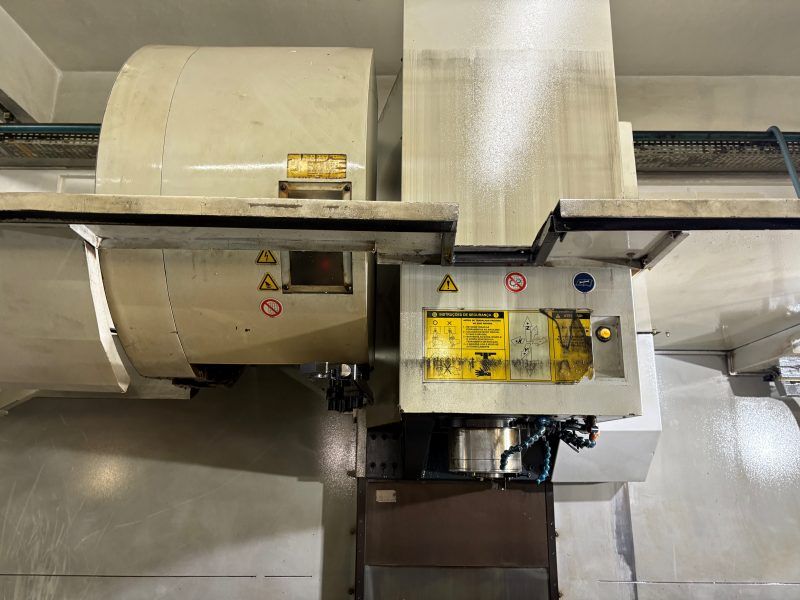

Cabeçote Vertical:
Cone do eixo-árvore: ISO40
Faixa de velocidades: 8.000 rpm
Avanços:
Avanço rápido: 30 m/min
Cursos:
Curso do eixo X: 1.530 mm
Curso do eixo Y: 760 mm
Curso do eixo Z: 760 mm
Distância entre o nariz do eixo-árvore e mesa: 150 a 910 mm

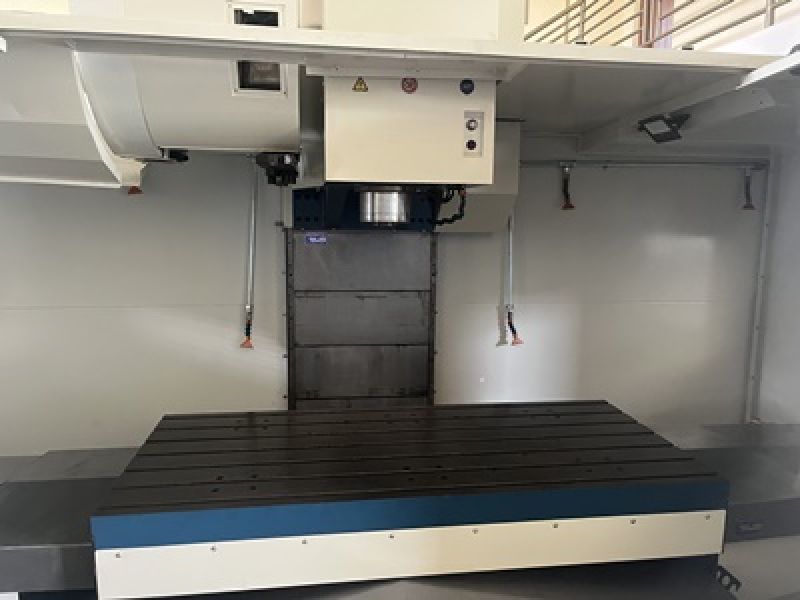

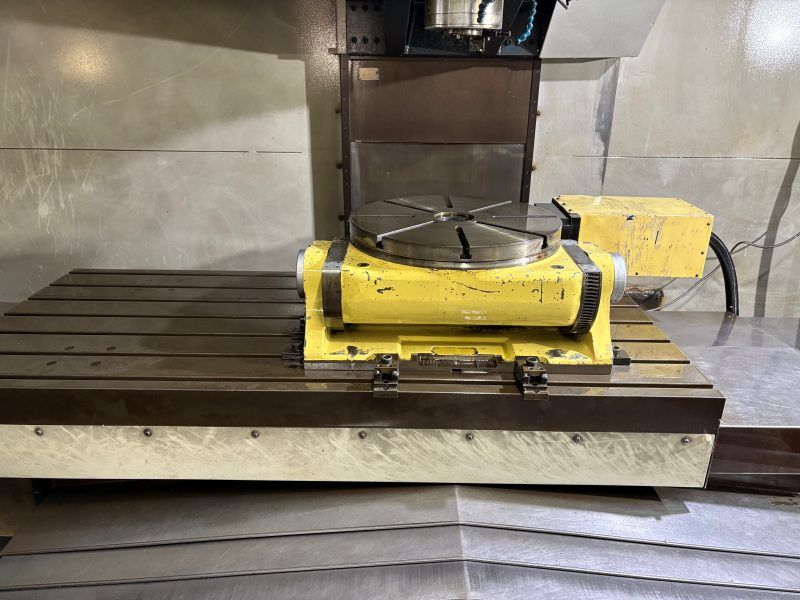

Mesa:
Superfície da mesa: 1.700 x 750 mm
Ranhuras T: 18 x 110 x 7
Peso admissível sobre a mesa: 1.800 kg
Trocador de ferramentas:
Tipo: braço automático (ATC)
Capacidade de ferramentas: 30
Diâmetro máximo da ferramenta: 80 mm
Comprimento máximo da ferramenta: 300 mm
Peso máximo da ferramenta: 8 kg
Peso admissível no magazine: 102 kg
Tempo de troca: 4,8 s
Potência instalada (motorização Siemens):
Motor principal ca: 30 / 22 c.v./ kW
Potência total instalada: 45 kVA
Dimensões e Peso:
Altura: 3.280 mm
Área ocupada: 4.300 x 3.055 mm
Peso liquido aproximado: 13.000 kg
