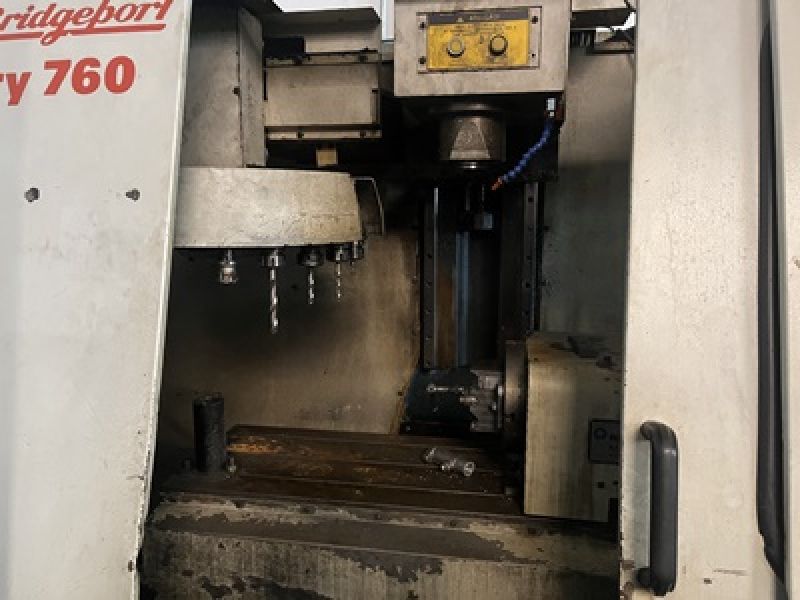

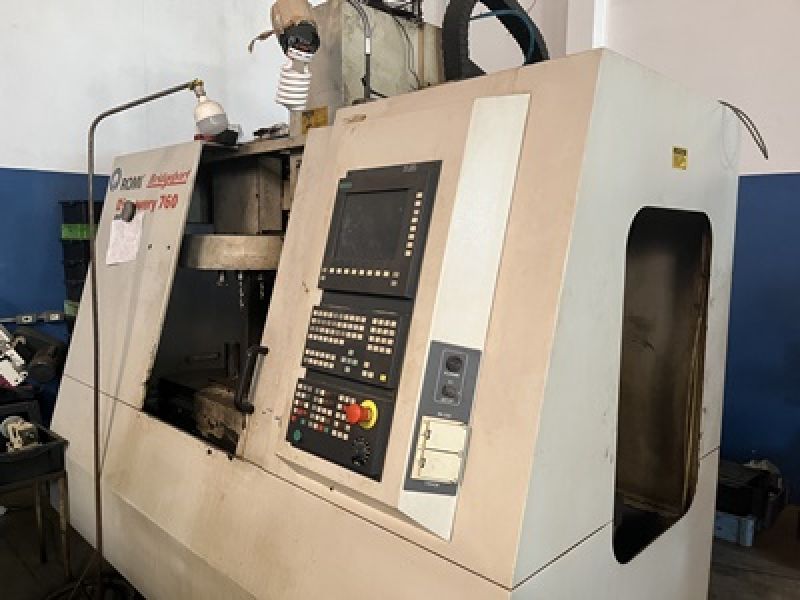

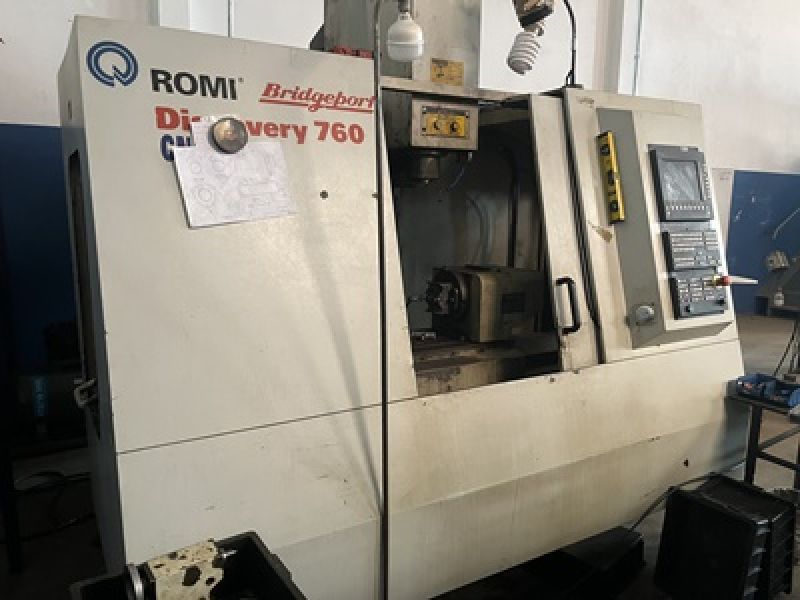

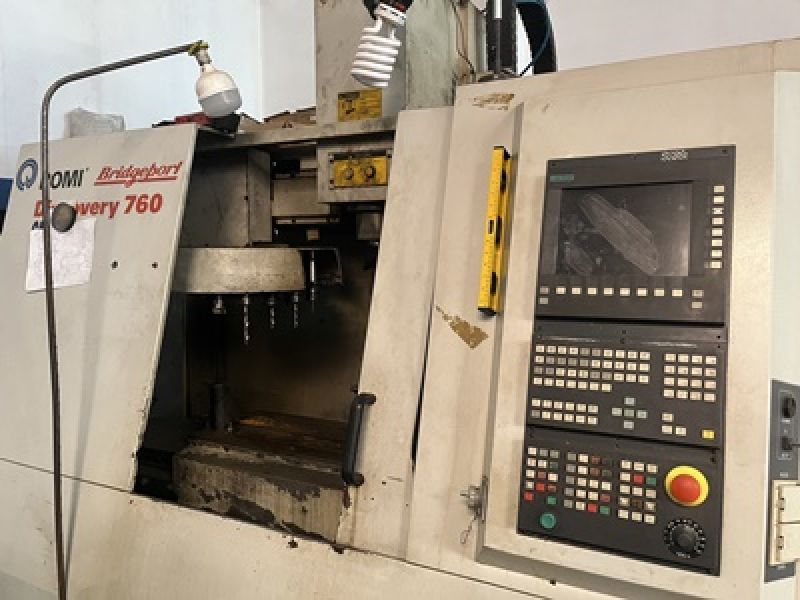

Centro de Usinagem Vertical Romi Discovery 760
Código: CUV1109-1
Marca: Romi
Detalhes:
Ano de fabricação: 2001

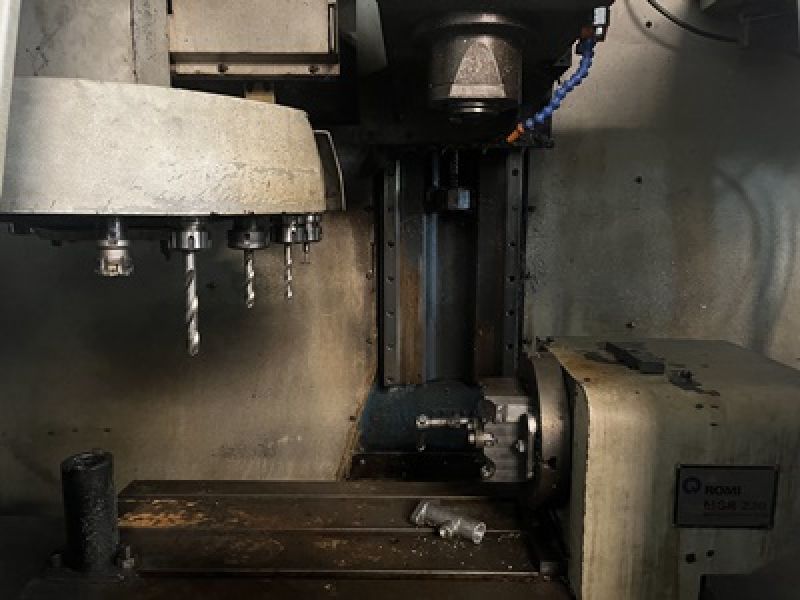

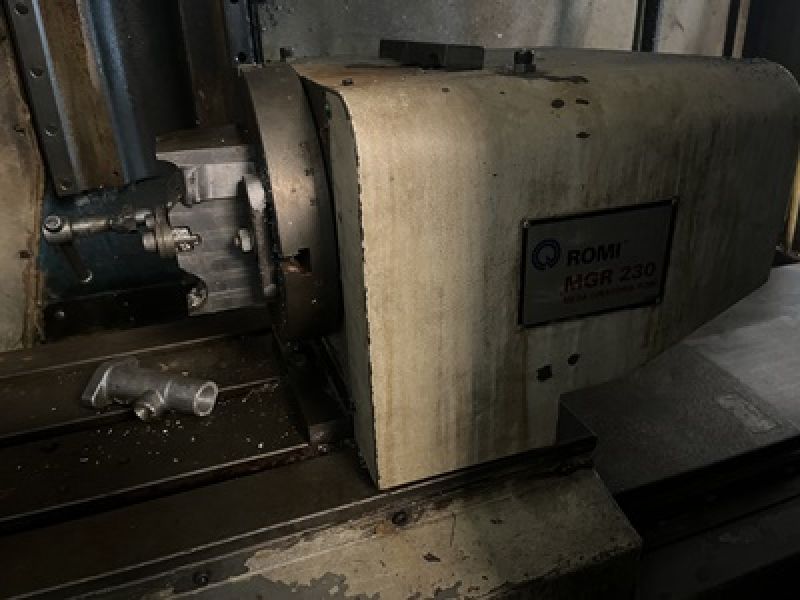

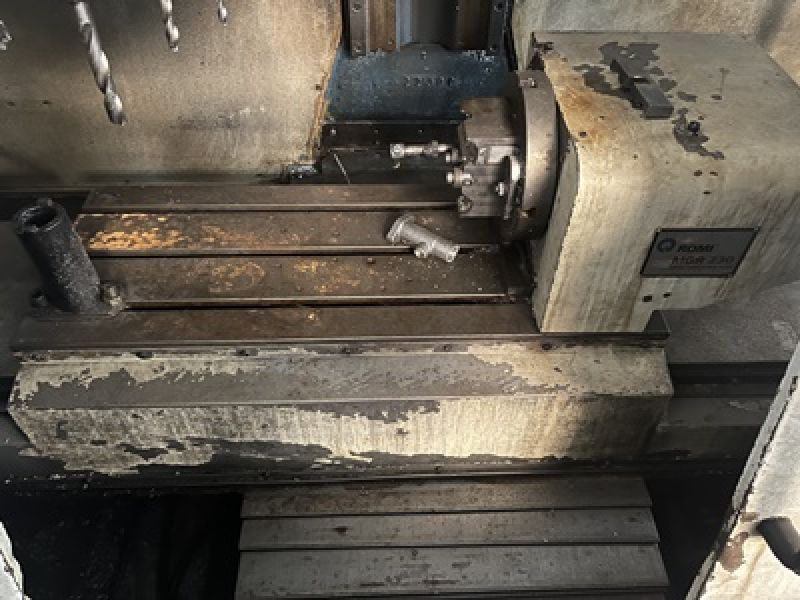

Com quarto eixo MGR230

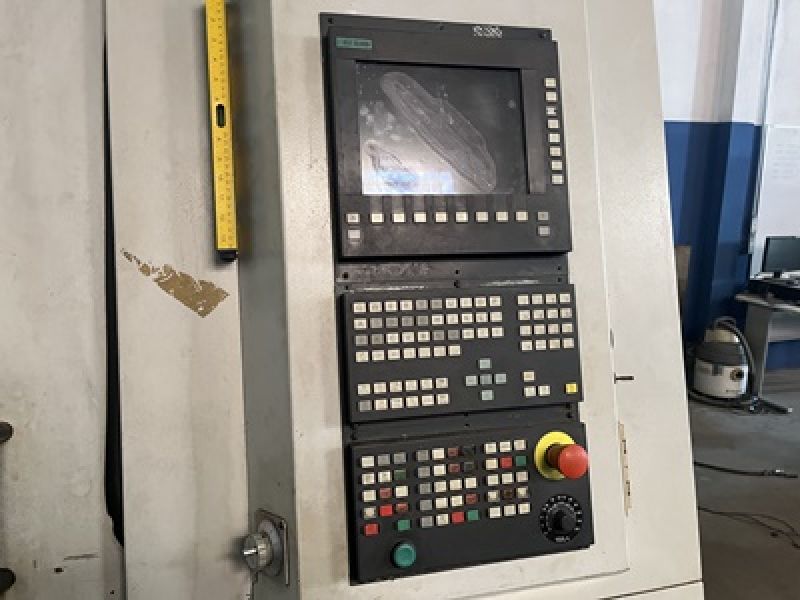

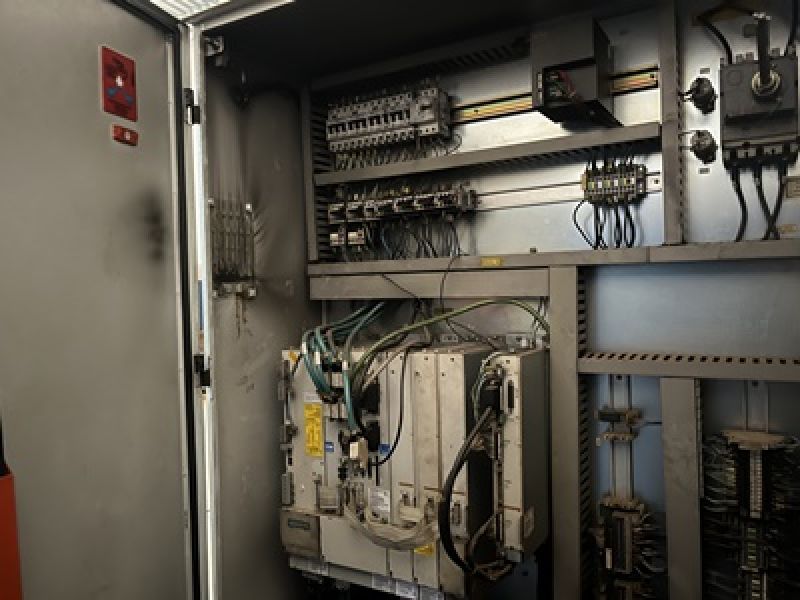

Comando: Siemens
Cabeçote vertical:
Sede cônica: ISO40
Faixa de velocidades: 7.500 rpm
Avanços:
Avanço rápido dos eixos X e Y: 30 m/min
Avanço rápido do eixo Z: 20 m/min
Avanço de corte programável: 1 a 15 m/min
Cursos:
Curso da mesa superior (eixo X): 762 mm
Curso da mesa inferior (eixo Y): 406 mm
Curso do cabeçote (eixo Z): 508 mm
Distância entre o nariz da árvore e a mesa: 125 ~ 633
Mesa:
Superfície da mesa: 915 x 360 mm
Larguras dos rasgos T x Distância: 18 x 112 mm
Numero de ranhuras (rasgos T): 3
Peso admissível sobre a mesa: 900 kg

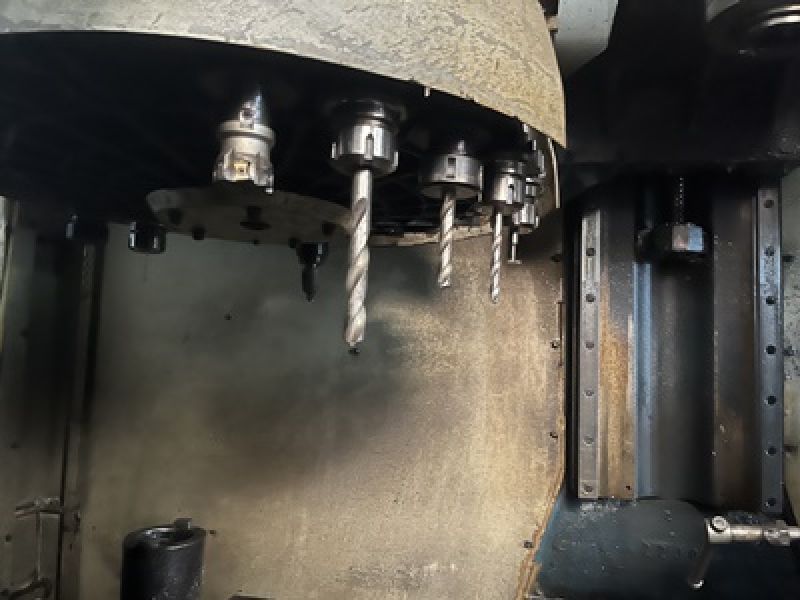

Trocador automático de ferramentas:
Capacidade do magazine de ferramentas: 22 ferramentas
Diâmetro máximo da ferramenta: 80 mm
Diâmetro máximo da ferramenta quando os alojamentos adjacentes estão vazios: 160 mm
Comprimento máximo da ferramenta: 254 mm
Mandril da ferramenta: BT40
Método de seleção da ferramenta: bidirecional
Peso máximo da ferramenta: 6 kg
Peso máximo admissível no magazine: 68 kg
Tempo de troca ferramenta / ferramenta (no ponto de troca): 5,5 s
Potência instalada:
Motor principal CA (30 min): 15 / 11 cv/kW
Potência total instalada: 20 kVA
Dimensões e Pesos (aproximados):
Altura: 2,80 m
Área ocupada: 2,49 x 2,39 m
Peso liquido: 3.500 kg
