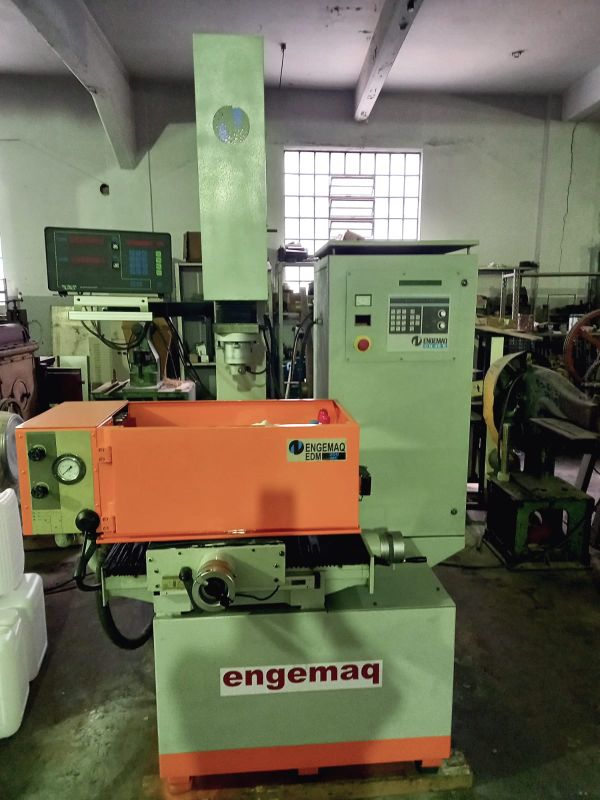

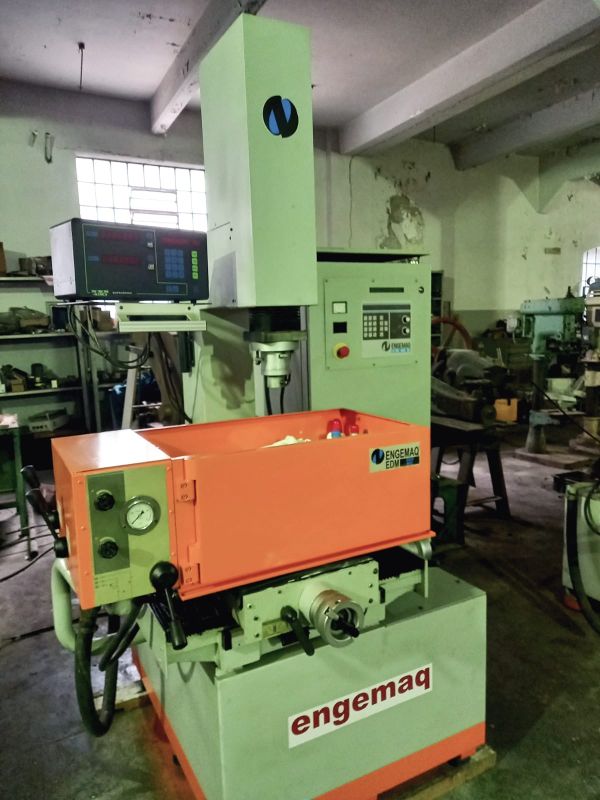

Eletroerosão por Penetração ENGEMAQ EDM 200NC
Código: EEP1602-1
Marca: Engemaq
Detalhes:
- A EDM 200 NC é uma máquina de eletroerosão compacta, que possui entretanto, excelente capacidade de trabalho, podendo erodir peças de até 620 x 380 x 210 mm
- Mesa apoiada sobre guias temperadas, retificadas e rolamentos lineares garantem durabilidade e precisão
- Movimento do eixo Z através de rolamentos lineares e fuso de esferas recirculantes, acionado por motor de passo
Cabeçote:
Resolução de medida do eixo Z: 0,005 mm
Curso do eixo: 150 mm
Área de cobertura pelo cabeçote: 600 cm³
Peso máximo do eletrodo: 20 kg
Perpendicularismo do eixo lateral: 0,020/300 mm
Perpendicularismo do eixo frontal: 0,020/300 mm
Mesa de Coordenadas (FoFo GG25):
Comprimento x Largura: 450 x 300 mm
Curso longitudinal (X): 300 mm
Curso transversal (Y): 200 mm
Divisão do colar: 0,005 mm
Peso máximo sobre a mesa: 500 kg
Máxima e Mínima distância eixo-mesa: 485 ~335 mm
Paralelismo da mesa coordenada X-Y: 0,025/300 mm
Esquadro da mesa coordenada X-Y: 0,025/300 mm
Bandeja:
Dimensões internas: 680 x 390 x 245 mm
Tempo de enchimento: 30 segundos
Tempo de esvaziamento: 50 segundos
Volume máximo de dielétrico: 70 litros
Abertura frontal e lateral
Sistema Dielétrico:
Capacidade do tanque: 310 litros
Potência da bomba: 3/4cv
Vazão média da bomba: 4.000 l/h
Pressão máxima da bomba: 1,5 kg/cm²
Numero de filtros de papel: 2
Dimensões externas do tanque: 900 x 1.100 x 500 mm
Consumo de energia:
Tensão: 220/380 V
Potência total: 6,5 KVA
Peso Aproximado:
Máquina: 1.000 kg
Dimensões dos conjuntos (L x P x H):
Máquina sem embalagem: 1.550 x 1.450 x 2.250 mm
