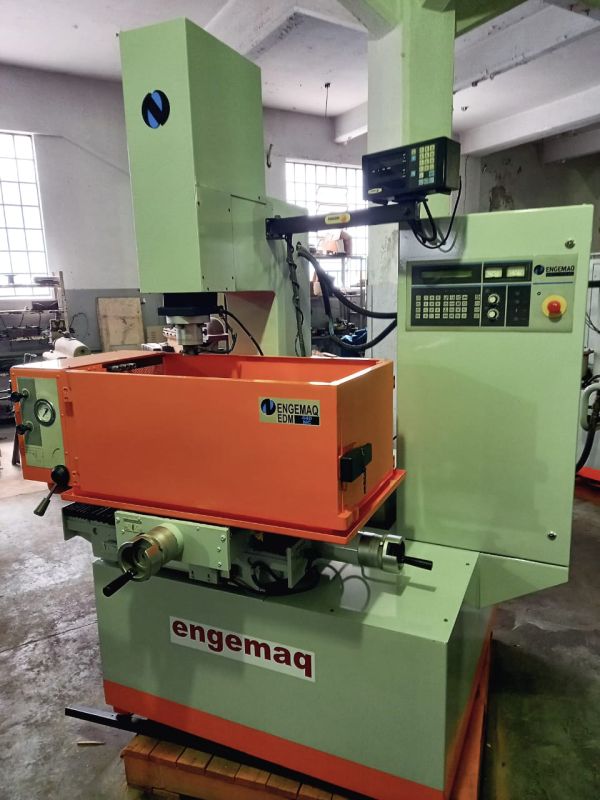

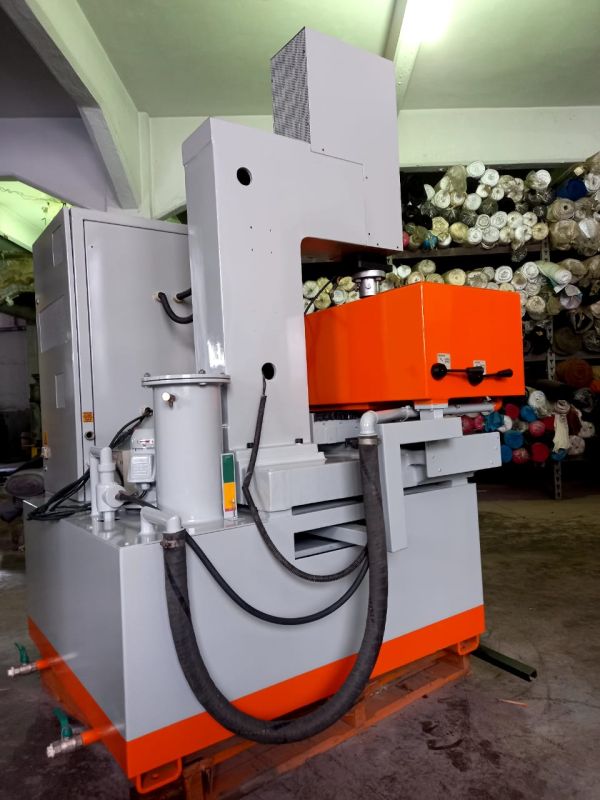

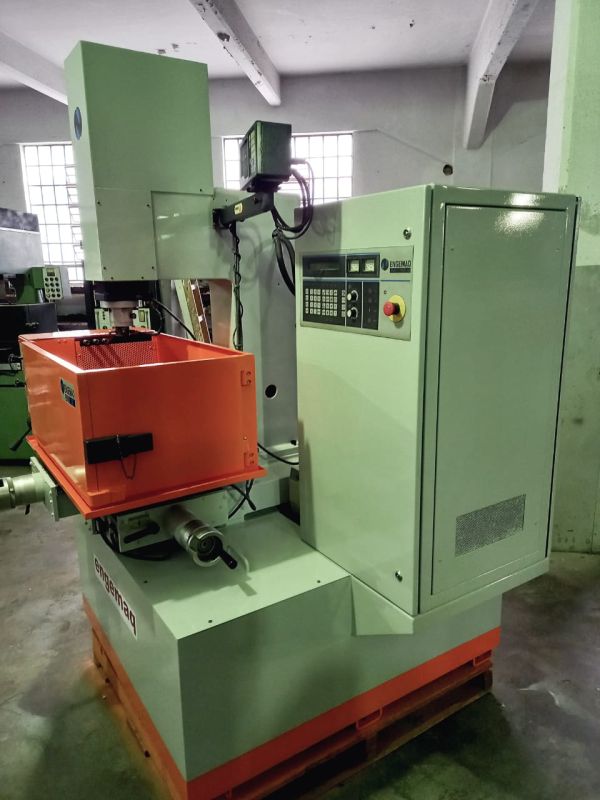

(VENDIDO) - Eletroerosão por Penetração ENGEMAQ EDM 440NC
Código: EEP1602-2
Marca: Engemaq
Detalhes:
A EDM 440NC é uma máquina de eletroerosão de médio porte, apropriada para erodir peças de até 790 x 460 x 270 mm. Seus recursos de programação garantem um alto rendimento na operação, com excelente nível de acabamento e baixo desgaste do eletrodo.
Com mesa apoiada sobre guias temperadas, retificadas e rolamentos lineares garantem durabilidade e precisão
- Eletrônica digital;
- Gerador de potência de 40 ampères;
- Teclado de membrana com teclas individuais;
- Display de cristal líquido;
- programação de operação através de microprocessador com capacidade de armazenar até 8 programas de 8 linhas cada;
- Programação de profundidade via teclado com respectiva leitura digital incorporada ao painel;
- Modos de erosão: manual / automático / programável;
- Controle de GAP manual e automático;
- Erosão reversa;
- Tabela de rendimento e operação em memória EPROM;
- controle de eficiência de erosão através de erotron analógico (Leds) e erotron digital;
- Três horimetros; parcial total e de erosão;
- centragem automática eletrodo/peça;
- Chaves de segurança de fim de curso no eixo Z;
- Mínimo desgaste volumétrico do ele
Cabeçote:
Resolução de medida do eixo Z: 0,005 mm
Curso do eixo: 200 mm
Área de cobertura pelo cabeçote: 900 cm³
Peso máximo do eletrodo: 35 kg
Perpendicularismo do eixo lateral: 0,020/300 mm
Perpendicularismo do eixo frontal: 0,020/300 mm
Mesa de Coordenadas (FoFo GG25):
Comprimento x Largura: 500 x 350 mm
Curso longitudinal (X): 360 mm
Curso transversal (Y): 250 mm
Divisão do colar: 0,005 mm
Peso máximo sobre a mesa: 700 kg
Máxima e Mínima distância eixo-mesa: 450~250 mm
Paralelismo da mesa coordenada X-Y: 0,025/300 mm
Esquadro da mesa coordenada X-Y: 0,015/300 mm
Bandeja:
Dimensões internas: 820 x 465 x 305 mm
Tempo de enchimento: 60 segundos
Tempo de esvaziamento: 100 segundos
Volume máximo de dielétrico: 120 litros
Abertura frontal e lateral
Sistema Dielétrico:
Capacidade do tanque: 420 litros
Potência da bomba: 3/4 cv
Vazão média da bomba: 4.000 l/h
Pressão máxima da bomba: 1,8 kg/cm²
Numero de filtros de papel: 2
Dimensões externas do tanque: 1.150 x 1.260 x 500 mm
Consumo de energia:
Tensão: 220/380 V
Potência total: 6,5 KVA
Peso Aproximado:
Máquina: 1.400 kg
Dimensões dos conjuntos (L x P x H):
Máquina sem embalagem: 1.960 x 1.670 x 2.250 mm
