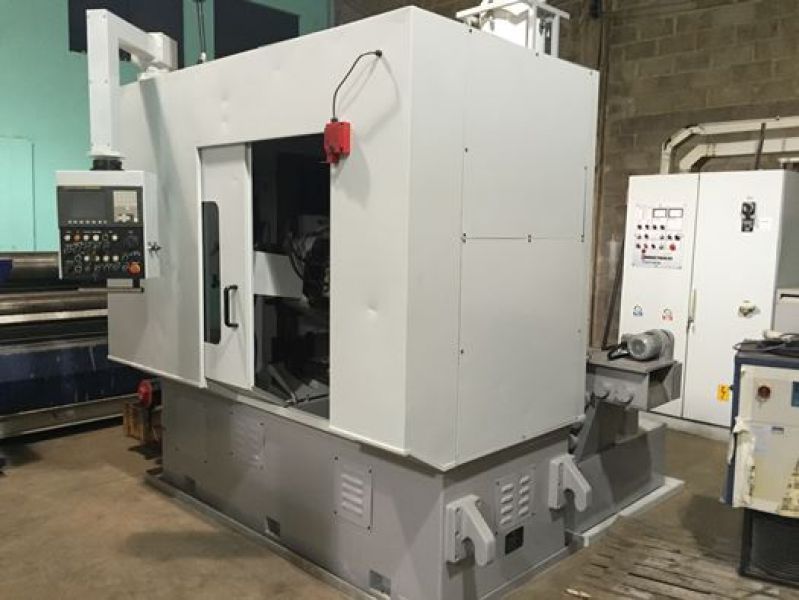

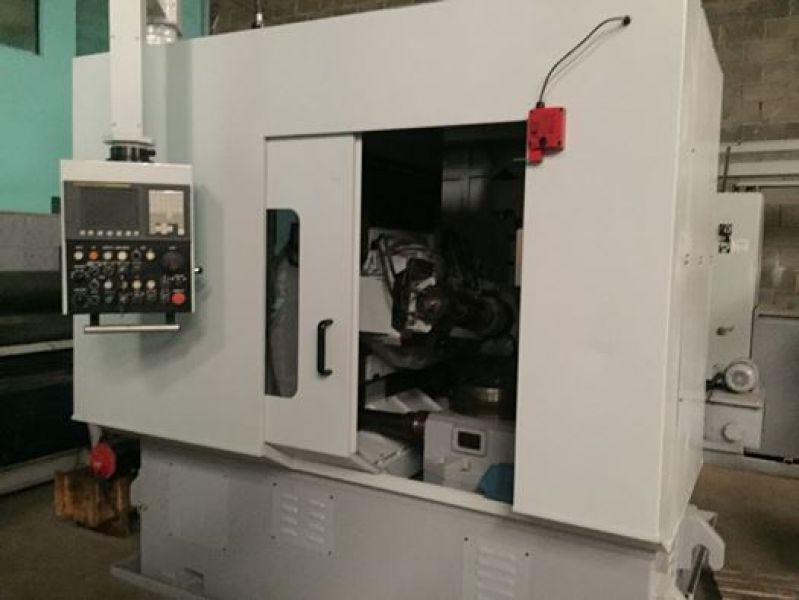

(VENDIDO) - Geradora de Engrenagens CNC YKX3132M
Código: ENG1305-1
Marca: YKX
Detalhes:
Capaz de gerar engrenagens e coroas com dentes retos e helicoidais com alta precisão

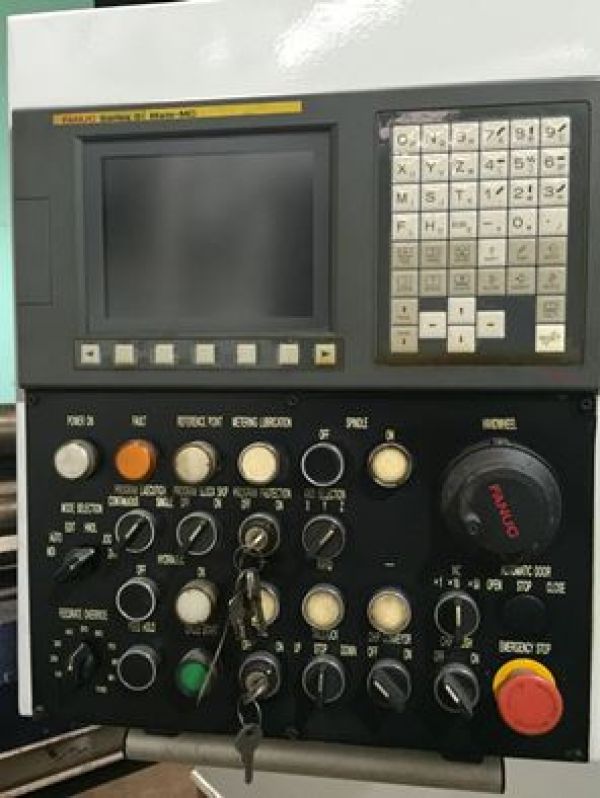

Comando: Fanuc 0i Mate-MC

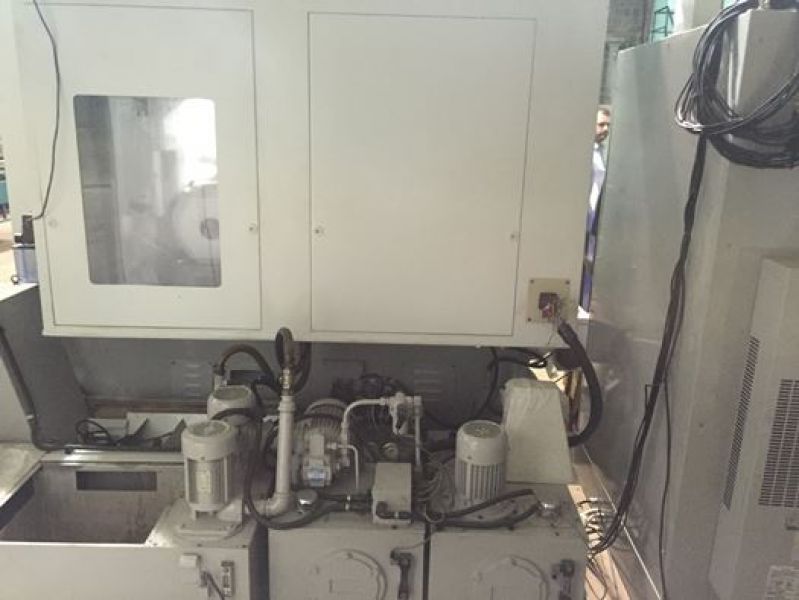

Dispositivo hidráulico no centro da mesa para fixação das peças

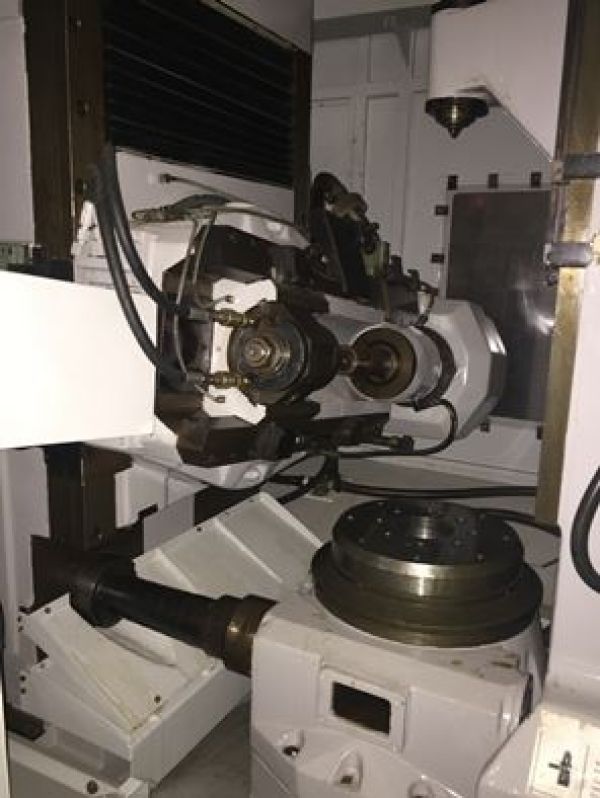

Contraponto hidráulico
Eixos porta caracol de Ø 27, 32 e 40 mm
Conjunto completo de engrenagens para recambio
Diâmetro máximo da peça: 320 mm
Diâmetro e furo da mesa: 320 x 100 mm
Peso máximo admissível sobre a mesa: 300 kg
Módulo máximo: 8 mm
Numero mínimo de dentes: 6
Gama de velocidade do eixo do caracol: 120 – 540 rpm
Velocidade máxima de rotação da mesa: 32 rpm
Gama de velocidades do avanço axial: 0,5 até 4 mm/ver.
Avenço axial e radial rápido: 700 e 800 m/min
Curso Axial Z: 190 mm
Curso Radial X: 250 mm
Distância entre o centro do caracol e da mesa: 60 – 250 mm
Distância entre o caracol e a mesa: 280 – 530 mm
Distância entre o final do contraponto e a mesa: 375 – 675 mm
Curso tangencial do shifting (Eixo Y): 150 mm
Diâmetro e comprimento máximo do caracol: 160 x 200 mm
Ângulo máximo de inclinação do cabeçote: +/- 45º
Potência do motor principal: 11 kw
Potência total dos motores: 27 kw
Dimensões: 301 x 318 x 250 cm
Peso: 9.400 kg
Tensão de alimentação: 380V
Frequência: 60 hz
