(VENDIDO) - Mandrilhadora CNC WOTAN B150

Código: MAC3006-2

Marca: Wotan

Detalhes:
Diâmetro do spindle: 150 mm
Cone interno do spindle: BT50
Fixação de ferramentas: DIN 69871/72
Rotação do spindle: 1.000 rpm
Curso do eixo X: 9.500 mm
Curso do eixo Y: 3.000 mm
Curso do eixo Z: 900 mm
Curso do eixo W1: 600 mm
Dimensões do Platô (mesa fixa): Original: 10 pçs de 600 x 2.000 mm (Obs.: Montagem em várias posições distribuídas (2100 x 10500 mm))
Peso admissível sobre os platôs: 50.000 kg
Mesa Giratória (Dimensões): 1.800 x 2.000 mm
Curso da mesa giratória eixo W2: 1.250 mm
Peso admissível sobre a mesa giratória: Estático: 12.500 kg / Em movimento: 7.500 kg
Avanço dos eixos (Maquina): 7 m/min.
Avanços dos eixos (Mesa Giratória): Eixo W2: 7 m/min / Eixo B: 720º / min (2 rpm)
Sistema de Medição:
Nos eixos X / Y / W1 / W2: Transdutor Linear no eixo Z leitura por encoder do servo motor e no eixo B: Encoder 0,001º
Painel Eletro Eletrônico conforme norma NR-12, com todos os componentes novos, cablagem e agregados.
Equipado com ar condicionado Rittal.
Barramentos: X / Y / W1 com insertos temperados e retificados
Guias deslizantes: X / Y / W1 / W2 / B: Material aplicado Deorin
Sistema de lubrificação interna do cabeçote com bomba de recirculação e radiador de óleo a ar
Sistema de sujeição de ferramentas: Hidráulico
Sistema de refrigeração interna até 30 bar, com conjunto de filtragem a papel
Transportador de cavacos tipo esteira
Potência Total Instalada: 100 kVA
Tensão de Alimentação da máquina: 380 V

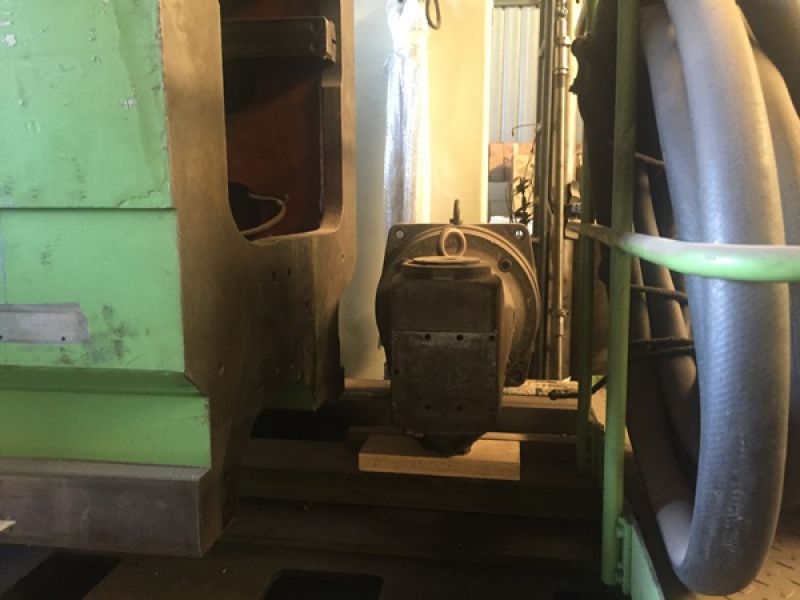

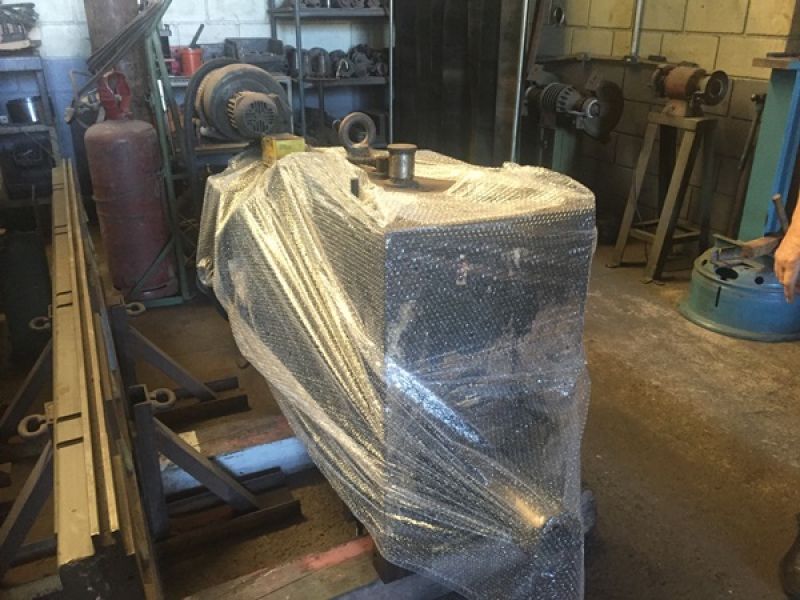

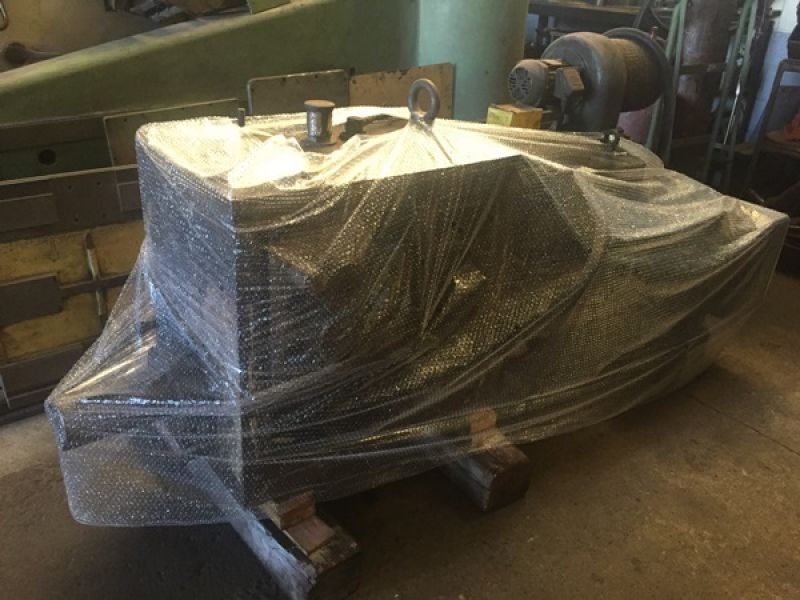

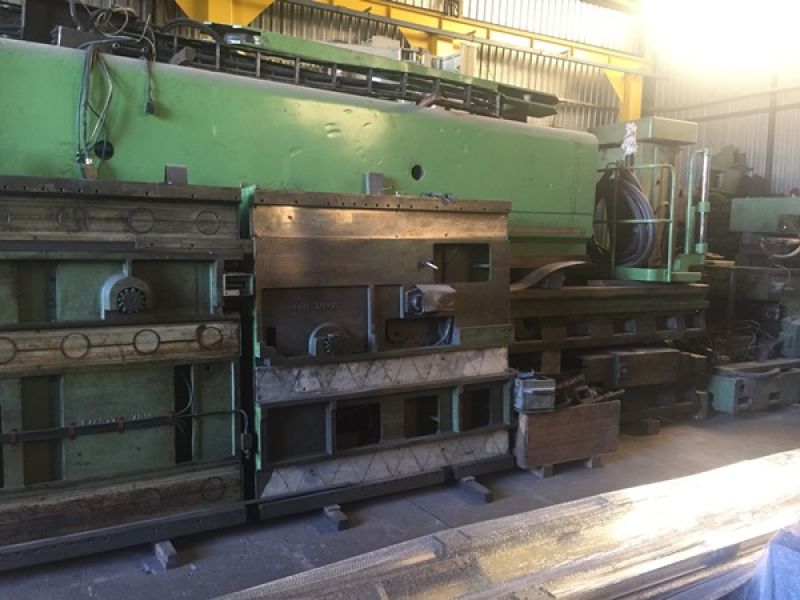

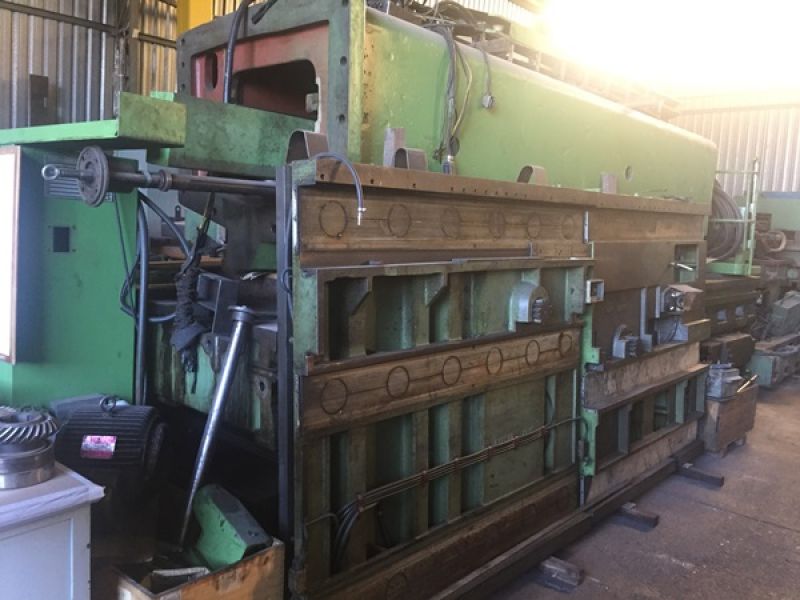

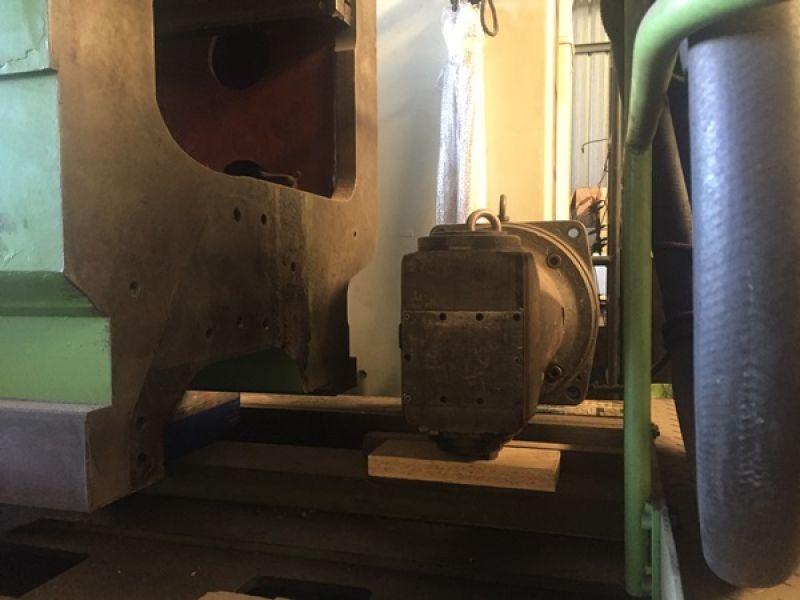

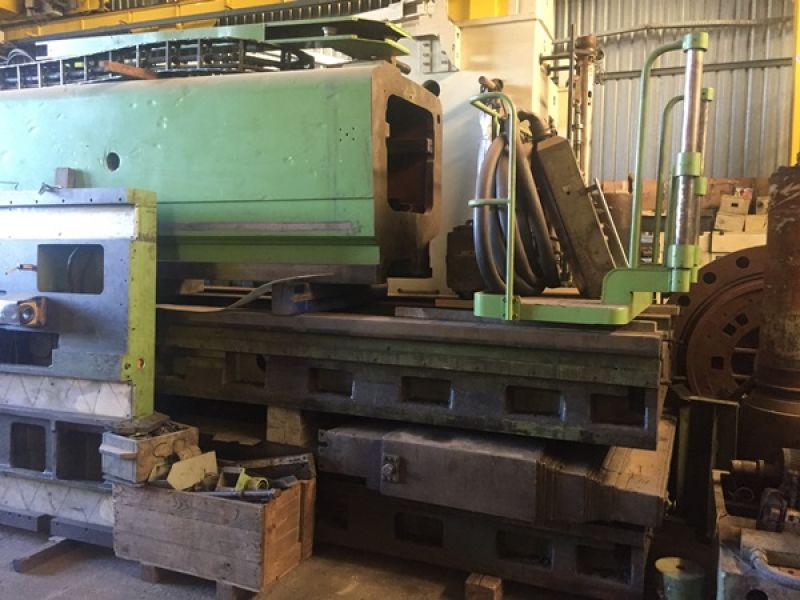

Obs: Máquina desmontada, em processo de reforma
