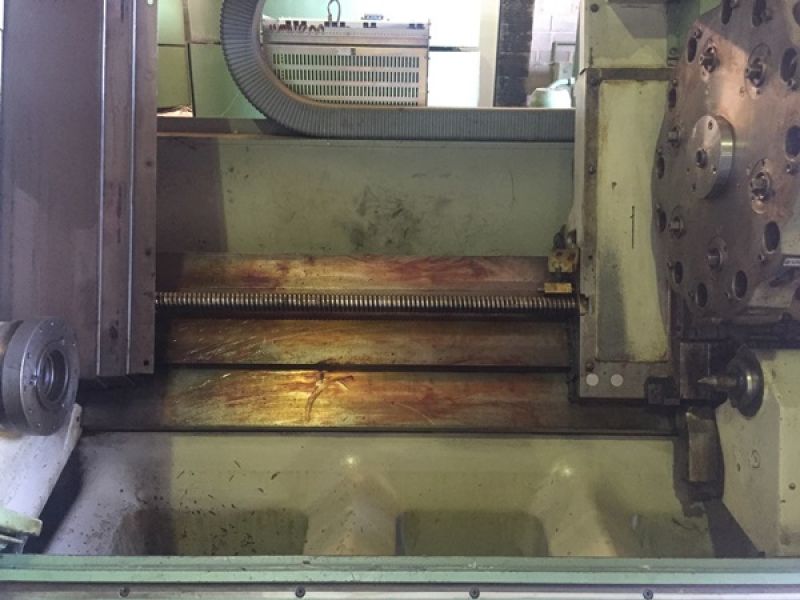

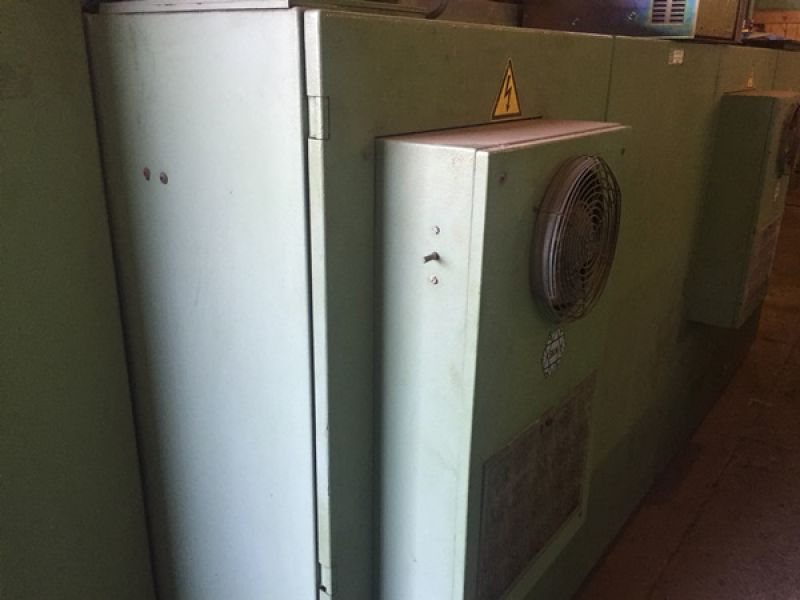

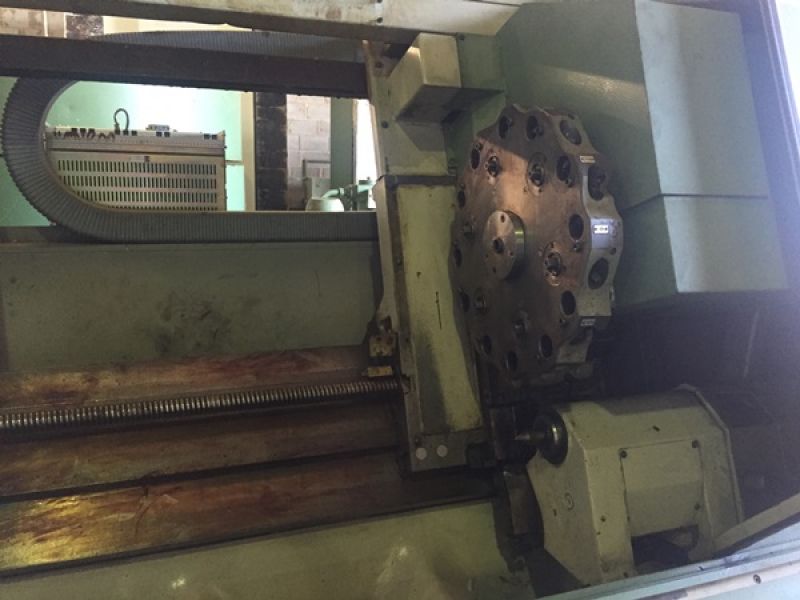

(VENDIDO) - Torno CNC BOEHRINGER VDF 180C
Código: TCN3006-1
Marca: Boehringer
Detalhes:
Ano de fabricação: 1988
Comando: Siemens 828D (novo)
Área de Trabalho:
Diâmetro máximo de usinagem sobre o barramento: 310 mm
Diâmetro máximo de usinagem sobre o carro: 250 mm
Diâmetro livre de colisões na torre: 200 mm
Distância entre pontos: 1.000 mm
Curso do eixo Z: 1.155 mm
Curso do eixo X: 295 mm
Cabeçote:
Nariz do spindle: Asa 6
Com base de Placa integral
Diâmetro da placa: 175 mm
Passagem do spindle: 52 mm
Diâmetro do Spindle no rolamento frontal: 90 mm
Contra Ponto:
Diâmetro do mangote: 90 mm
Curso do mangote: 80 mm
Força Axial do mangote: 10 kN
Cone interno do mangote: SK30
Luneta:
Capacidade diâmetro: 8 – 70 mm
Drive Padrão Principal:
Ciclo de trabalho do motor DC 60%: 25 kW
Troca de Gama: 3
Velocidade de Gama: 160B
Rotação do Spindle: 22 – 3550 rpm
Velocidade em curva: 224 rpm
Avanço: 1
Torque Máximo: 800 Nm
Potência do Corte principal: 6.3 kN
Avanço de trabalho do eixo X e Z: 10 m/min
Avanço rápido do eixo X e Z:10 m/min
Potência de desbaste: 10 kN
Magazine:
Número de Ferramentas: 12 acionadas
Ferramenta de giro com localizações diretas: 20 x 20 mm
Tempo de Indexação da Torre: - para 1 estação de ferramentas: 0.8 s, - para 6 estação de ferramentas: 1.6 s
Precisão de repetição: 2um
Hidráulica:
Mangote, Torre, contraponto, e ajuste da pressão de trabalho 60 bar
Regulagem da pressão de aperto da placa: 50 bar
Capacidade do Reservatório: 60L
Sistema de Ferramentas:
Torre com 12 hastes cilíndricas, 6 com ferramentas acionadas (gama de velocidade 20 – 2.500 min-1, em 2 gamas)
Contraponto:
Acionamento do Mangote: Hidráulico
Força Máxima de fixação do Mangote: 15 kN
Cone do Mangote: 30 DIN 2079
Área Ocupada e Peso da Máquina:
Altura: 2.125 mm
Comprimento (Com transportador de cavacos): 4.985 mm
Comprimento (Sem Transportador de cavacos): 3.705 mm
Largura: 2.210 mm
Peso: 7.500Kg
