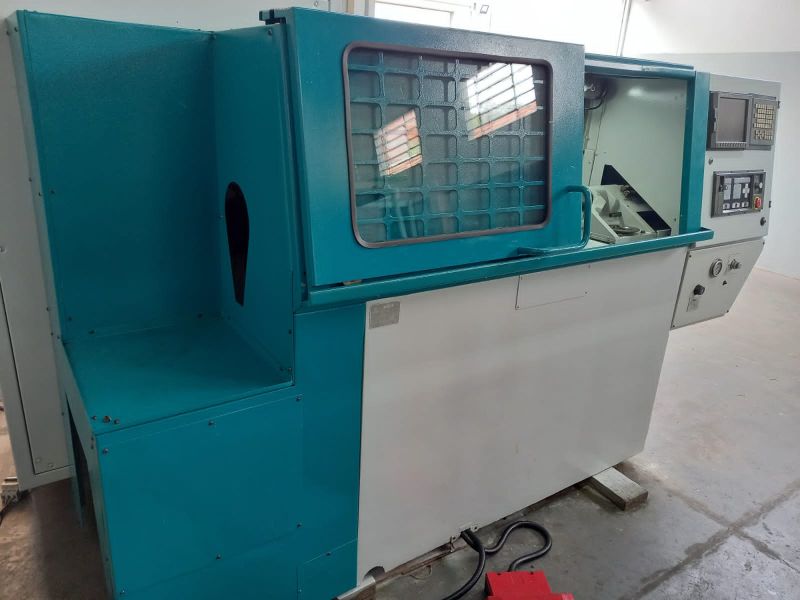

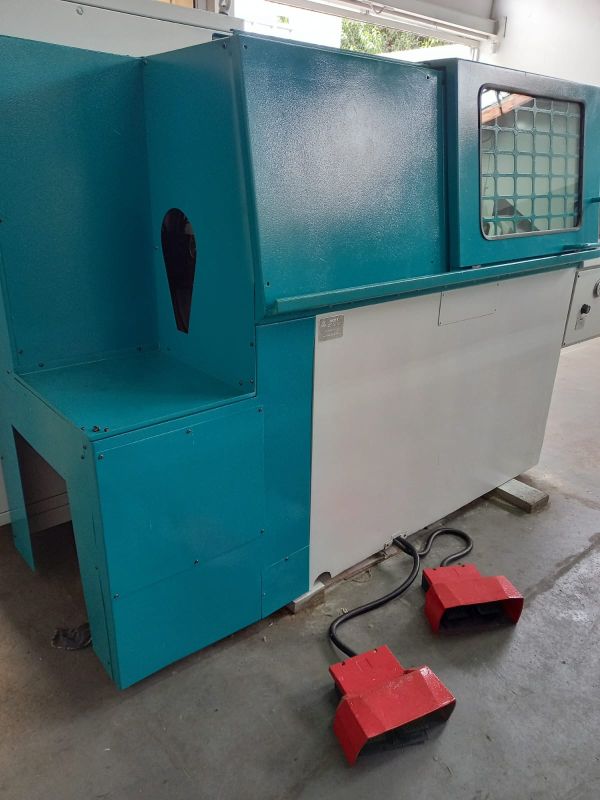

Torno CNC INDEX 170M
Código: TCN0905-1
Marca: Index
Detalhes:
Ano de fabricação: 1999

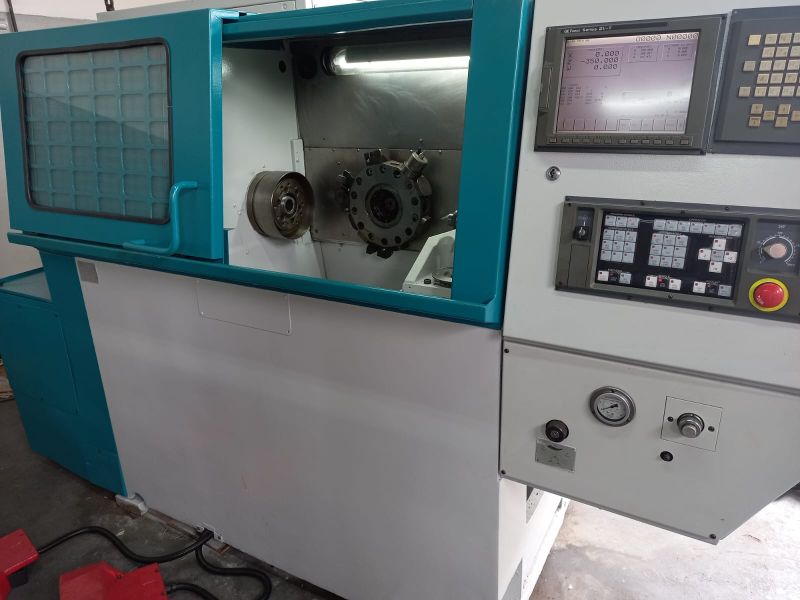

Comando: GE Fanuc 21i-TA
Área de Trabalho
Diâmetro máximo de volteio: 370 mm
Diâmetro de torneamento nominal: 175 mm
Comprimento de torneamento entre pontas: 385 mm
Curso do carro eixo Z: 400 mm
Curso do carro eixo X: 150 mm

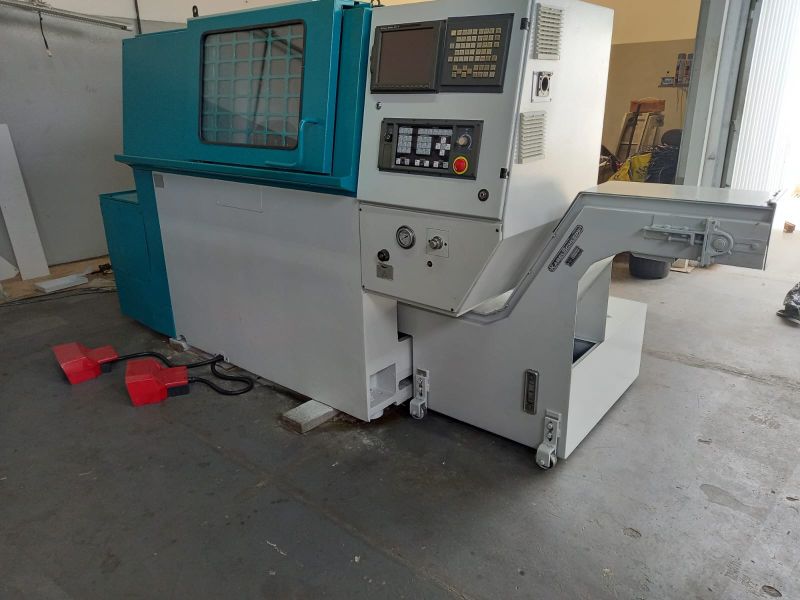

Transportador de cavacos com altura de descarga: 840 mm
Revolver com 14 alojamentos de ferramentas DIN 69880 – VDI 30
Árvore Principal:
Diâmetro de passagem: 42 / 65 mm
Nariz do eixo árvore principal (diâmetro de guia): 140 mm
Potência 100% ED: 22 kW
Rotação máxima com acionamento direto: 4.000 / 5.000 rpm
Exclusivo para árvore passagem de 42 mm: 6.000 rpm
Acionamento dos eixos:
Força axial de avanço: 9.000 N
Força radial de avanço: 4.500 N
Avanço rápido em X: 15 m/min
Avanço rápido em Z: 20 m/min
Equipamento de Fixação:
Cilindro de sujeição – Diâmetro do embolo: 105 mm
Placa de fixação com passagem (3 castanhas) Diâmetro externo: 170 mm
Diâmetro de passagem: 42 mm
Força de atuação máxima: 3.500 doN
Força de fixação máxima: 7.000 doN
