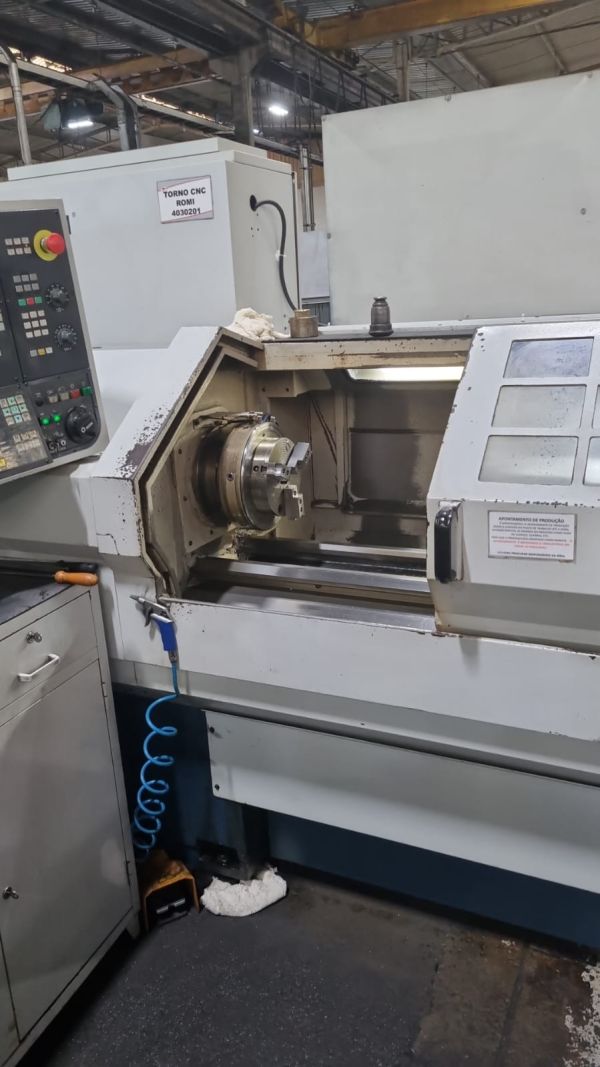

Torno CNC ROMI CENTUR 30D
Código: TCN0512-1
Marca: Romi
Detalhes:
Torno CNC universal, que oferece ao usuário vasta flexibilidade de trabalho para múltiplas aplicações, com diversas configurações de placas e porta-ferramentas.
As guias do carro transversal são temperadas e retificadas, com contra guias revestidas de Turcite, permitindo assim altas acelerações e velocidades.
Estrutura:
- Cabeçote: Acionado por motor AC através de polias e correia poli-V, é dotado de variação continua de velocidades. O eixo-árvore é apoiado em mancais de rolamentos de alta precisão com lubrificação permanente.
A alta capacidade de carga dos mancais proporciona rigidez e grande capacidade de absorção de vibrações sob as mais severas condições de corte, obtendo peças, obtendo peças com excelente precisão.
- Barramento: O Barramento é apoiado sobre colunas de ferro fundido, com nervuramentos internos, proporcionando grande absorção de vibrações durante as mais variadas condições de usinagem.
As guias planas e prismáticas, temperadas por indução e retificadas, constituem um sistema auto ajustável, garantindo contato permanente da mesa sobre o barramento.
Estas características oferecem rigidez, estabilidade e precisão da máquina em operações a plena potência.
- Porta-Ferramentas e Torre elétrica (opcional): O Torno CNC Romi Centur 30D pode ser equipado com diferentes tipos de porta-ferramentas conforme as necessidades dos processos de usinagem: porta-ferramentas de troca rápida com duas faces de fixação, porta-ferramentas traseiro, gang tools ou com torre elétrica horizontal de 8 posições.
Dados Técnicos:
Ano de fabricação: 2007

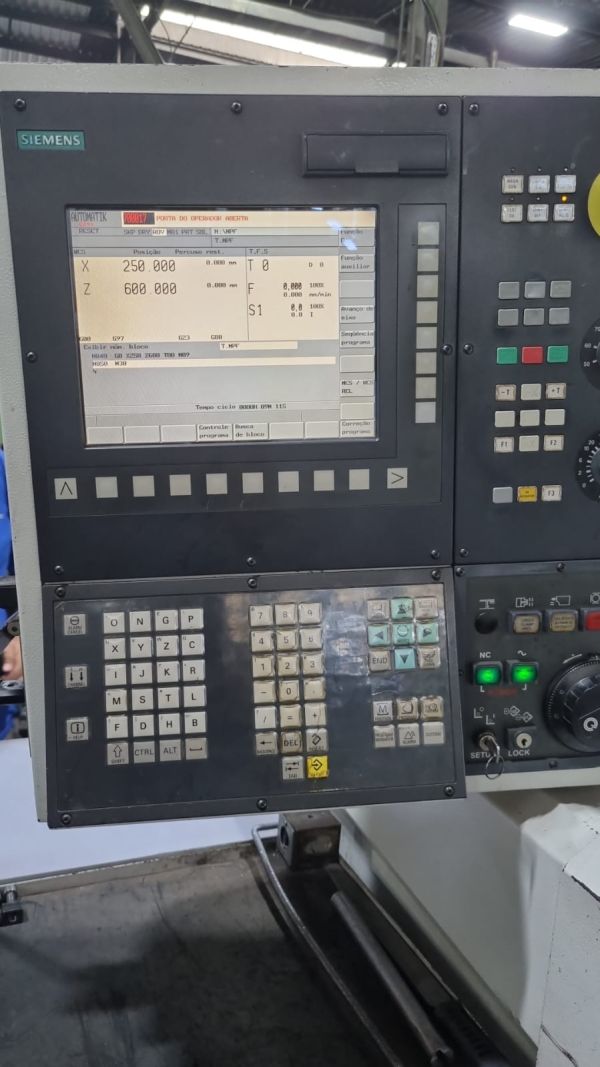

Comando: Siemens 802D SL

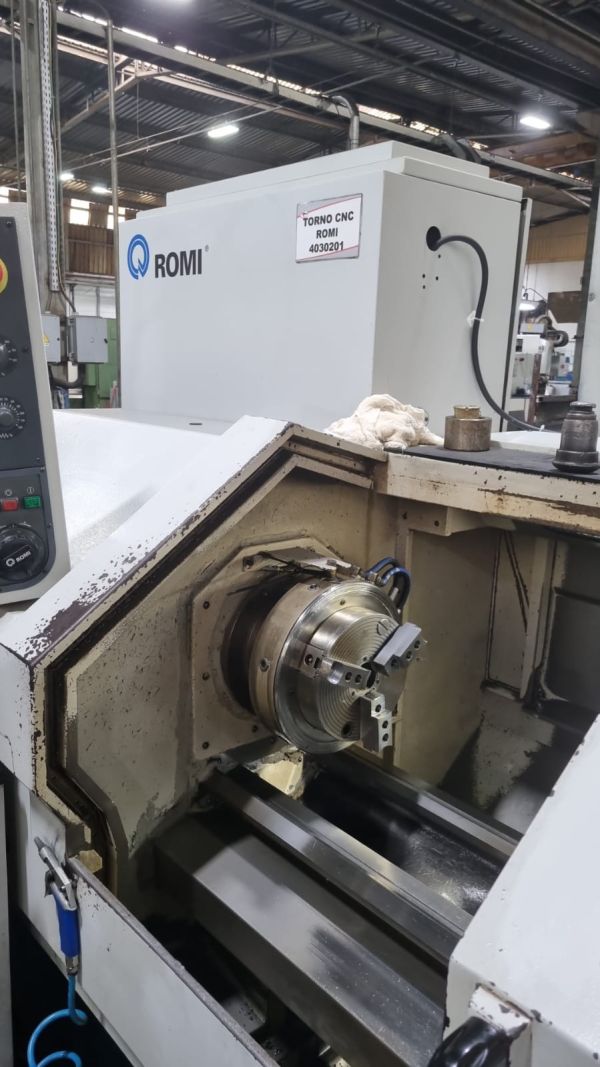

Placa pneumática
Capacidade:
Distância entre pontas: 1.000 mm
Diâmetro sobre o barramento: 430 mm
Diâmetro admissível sobre o carro transversal: 200 mm
Diâmetro admissível sobre as asas da mesa: 400 mm
Altura de pontas: 215 mm
Curso do carro transversal (eixo X): 220 mm
Curso longitudinal do carro (eixo Z): 1.000 mm
Barramento:
Largura no prisma: 305 mm
Altura: 350 mm
Cabeçote:
Nariz do árvore: ASA A2-5”
Diâmetro do furo do eixo árvore: 53 mm
Gama da velocidade: 4 a 4.000 rpm
Avanços:
Avanço rápido longitudinal (eixo Z): 10 m/min
Avanço rápido transversal (eixo X): 10 m/min

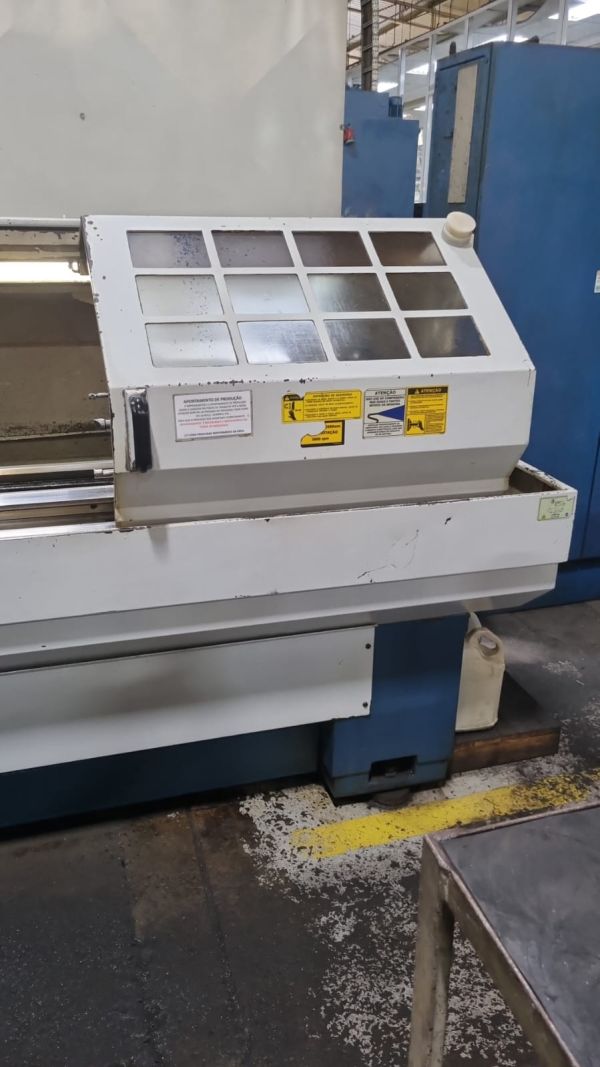

Cabeçote móvel manual:
Posicionamento do corpo: Manual
Acionamento da manga: Manual
Curso máximo da manga: 120 mm
Diâmetro da manga: 60 mm
Sede interna da manga: CM 4
Torre Elétrica de Ferramentas:
Numero de posições / ferramentas: 8
Tempo de giro estação / estação: 0,6 s
Secção do suporte de ferramenta externo: 25 x 25 mm
Seção do suporte de ferramenta interno: Ø 25mm
Potência instalada:
Motor principal ca (regime S6 40%): 10 / 7,5 cv/kW
Potência total instalada: 15 kVA
Dimensões e Peso:
Área ocupada: 2,85 x 1,34 m
Peso liquido aproximado: 2.500 kg
