Torno Mecânico DIPLOMAT SAGAZ NZ VS
Código: TOC1502-1
Marca: Diplomat
Detalhes:
CARACTERÍSTICAS PRINCIPAIS
Barramento com guias temperadas e retificadas; Cinemastismo com elevado diapasão e constante progressão geométrica; Engrenagens construídas em aço especial, temperadas e retificadas; Árvore construído em aço especial, temperado e retificado e apoiado em rolamentos de precisão; Amplo número de roscas e avanços sem necessidade de troca de engrenagens;
Capacidade:
Diâmetro admissível sobre o barramento: 800 mm
Distância entre pontas: 5.000 mm
Diâmetro admissível sobre as asas da mesa: 740 mm
Diâmetro admissível sobre o carro transversal: 615 mm
Diâmetro admissível na cava: 690 mm
Comprimento útil da cava frente a placa: 1.010 mm

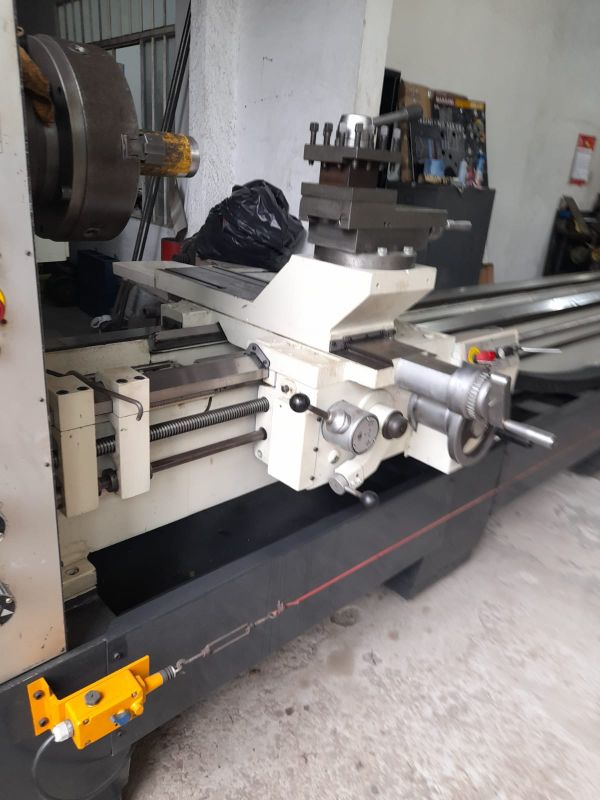

Curso do carro transversal: 434 mm
Curso do carro porta-ferramentas: 170 mm
Secção do cabo da ferramenta: 25 x 25 mm

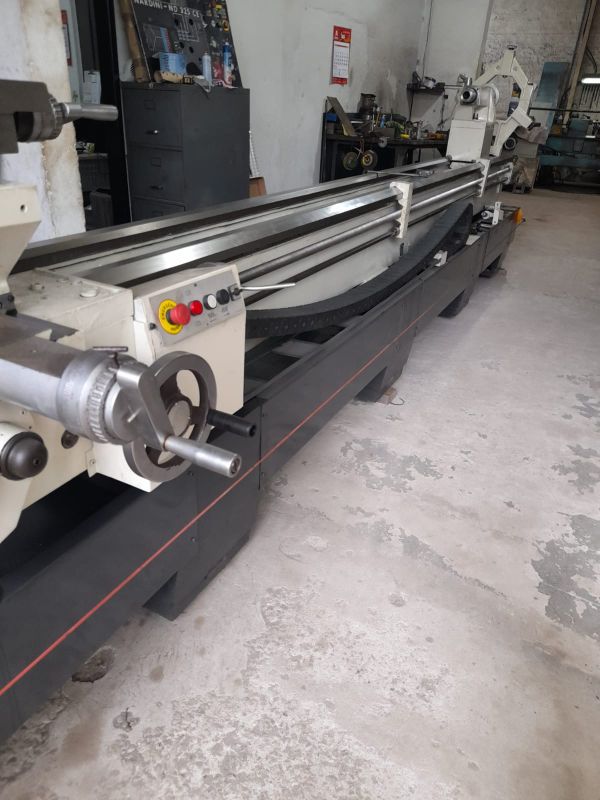

Barramento:
Largura: 400 mm
Altura: 385 mm

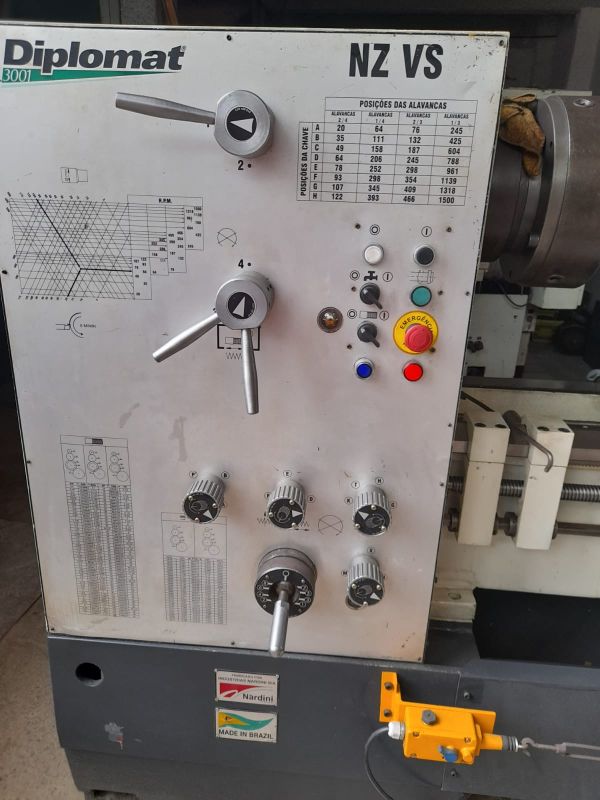

Cabeçote Fixo:
Diâmetro de passagem no eixo-árvore: 104 mm
Nariz do eixo árvore: A1-8 ASA
Sede cônica da manga: CM5
Avanço:
Avanços longitudinais (mm/rot): 0,042 - 1,013 (48)
Avanços transversais (mm/rot): 0,021 - 0,5 (48)
Motores:
Motor principal: 15 c.v.
Moto-bomba de refrigeração de corte: 0,12 c.v. (0,09 kW)
Peso e Dimensões:
Área ocupada: 6.800 x 1.400 mm
Peso liquido aproximado: 4.500 kg
