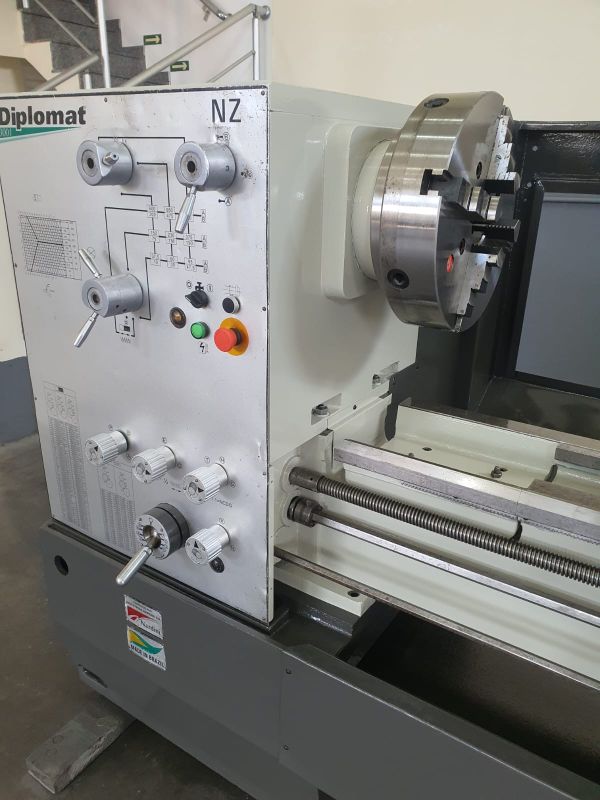

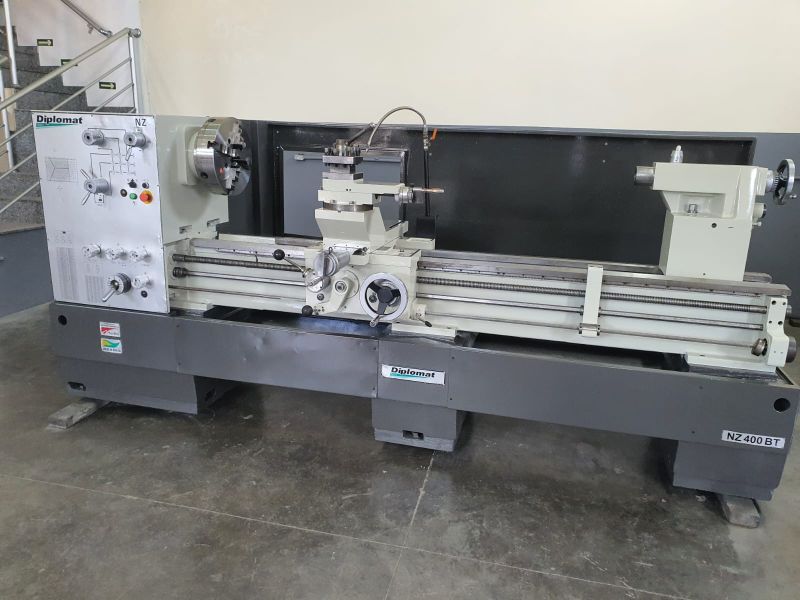

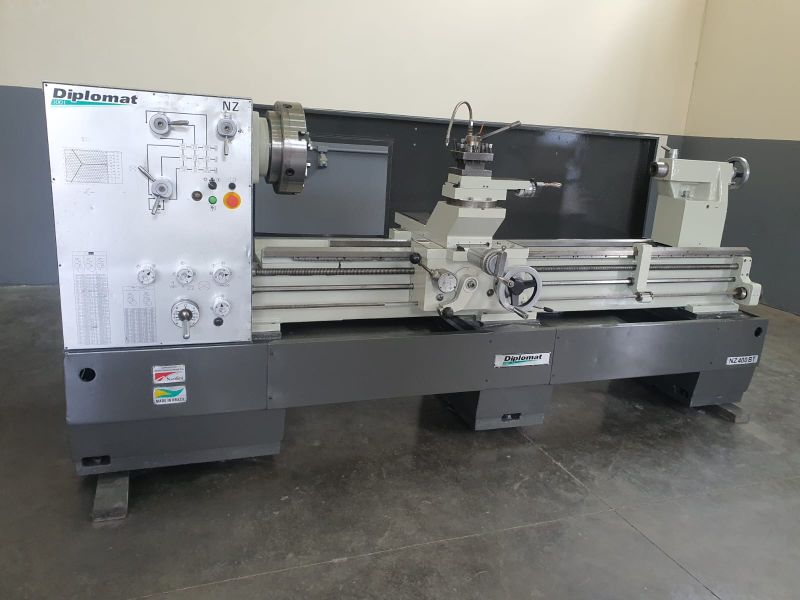

Torno Mecânico NARDINI DIPLOMAT NZ400
Código: TOC2511-1
Marca: Nardini
Detalhes:
CARACTERÍSTICAS PRINCIPAIS
Barramento com guias temperadas e retificadas; Cinemastismo com elevado diapasão e constante progressão geométrica; Engrenagens construídas em aço especial, temperadas e retificadas; Árvore construído em aço especial, temperado e retificado e apoiado em rolamentos de precisão; Amplo número de roscas e avanços sem necessidade de troca de engrenagens;
Ano de fabricação: 2005
Capacidade:
Diâmetro admissível sobre o barramento: 800 mm
Diâmetro admissível sobre as asas da mesa: 740 mm
Diâmetro admissível sobre o carro transversal: 615 mm
Diâmetro admissível sobre a cava: 1.010 mm
Comprimento útil da cava frente a placa: 170 mm
Curso do carro transversal: 434 mm
Distância entre pontas: 2.000 mm
Barramento:
Largura: 340 mm
Altura: 350 mm
Cabeçote fixo:
Nariz do Eixo Árvore: A1-8 ASA
Diâmetro do furo do Árvore: 80 mm
Sede interna da bucha de redução: CM 5
Cone interno do Eixo Árvore: 01:20
Número de velocidades: 18
Gama de velocidades: 19 – 1500 RPM
Caixa de roscas:
Número de roscas: 192
Roscas Métricas (mm): 0,4 – 0,7
Roscas Fios por polegada (fpp): 3,5 – 42
Roscas Módulo (mod): 0,1 – 1,75
Roscas Diametral pitch (dp): 14 – 168
Passo do fuso principal: 6 mm
Motor principal: 10 CV
Pesos e dimensões:
Dimensões aproximadas: 3.800 x 1.400 mm
Peso liquido aproximado: 3.000 Kg
