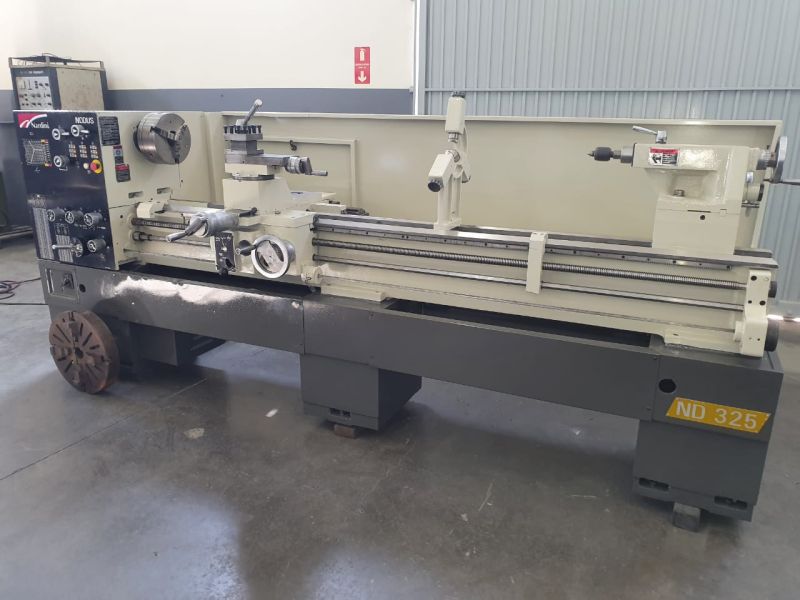

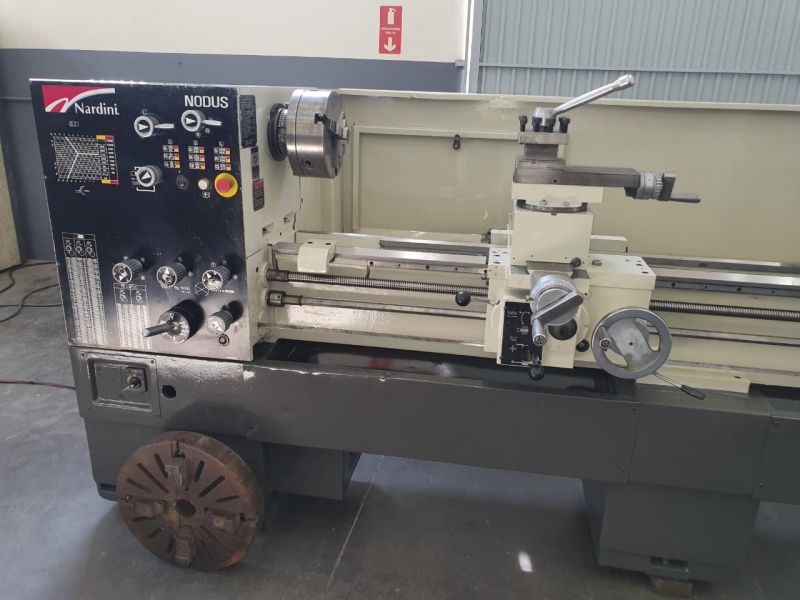

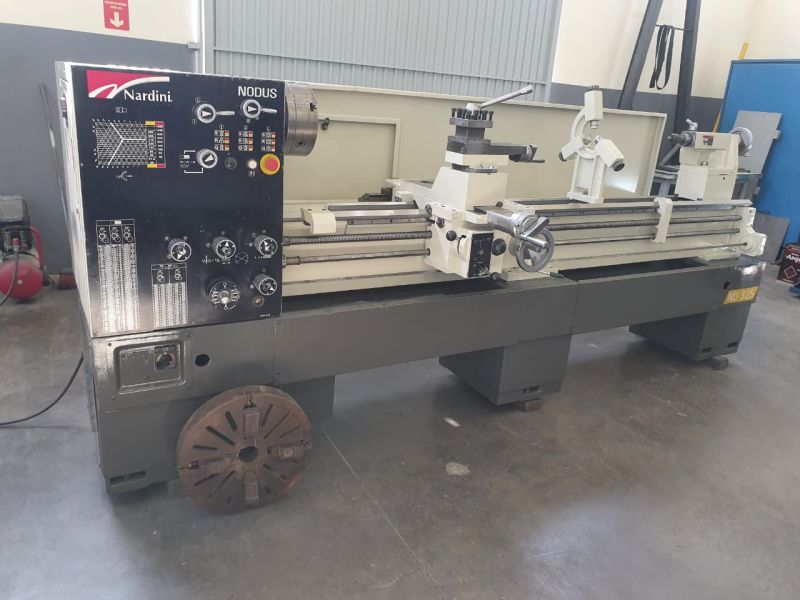

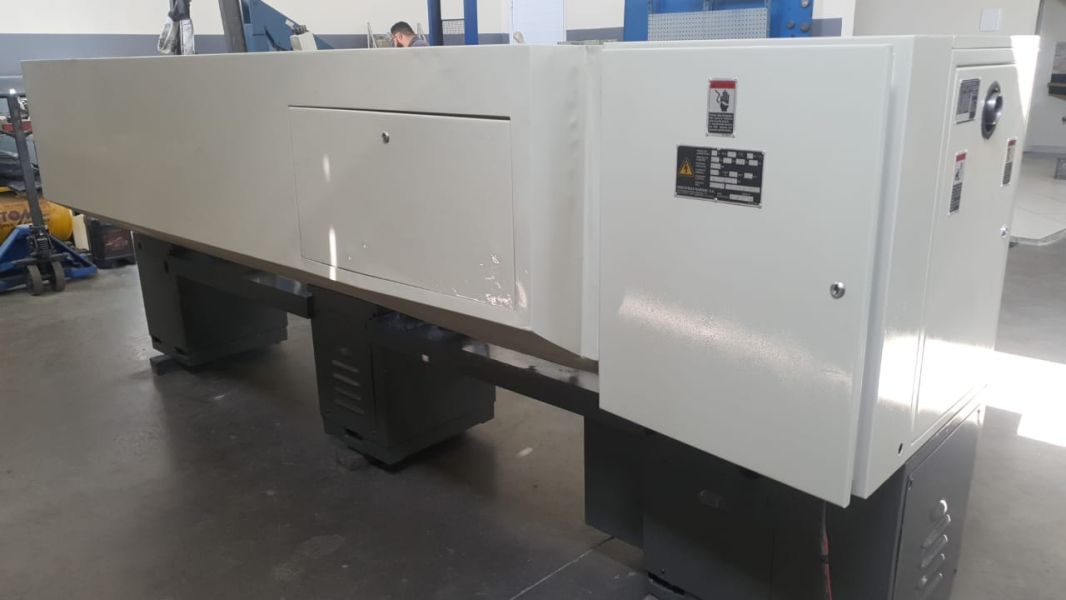

(VENDIDO) - Torno Mecânico NARDINI ND325

Código: TOC0707-1

Marca: Nardini

Detalhes:
Capacidade:
Diâmetro admissível sobre o barramento: 650 mm
Distância entre pontas: 2.200 mm
Diâmetro admissível sobre as asas da mesa: 600 mm
Diâmetro admissível sobre o carro transversal: 475 mm
Diâmetro admissível na cava: 830 mm
Comprimento útil da cava frente a placa: 180 mm
Curso do carro transversal: 380 mm
Curso do carro porta-ferramentas: 125 mm
Secção do cabo da ferramenta: 20 x 20 mm

Barramento:
Largura: 270 mm
Altura: 320 mm

Cabeçote Fixo:
Nariz do eixo árvore: 1.0 ASA
Diâmetro do furo do árvore: 46 mm
Sede interna da bucha de redução: CM4
Cone interno do eixo árvore: 01:20
Numero de velocidades: 18
Gama de velocidades: 20 – 1.600 rpm

Cabeçote Móvel:
Diâmetro da manga: 60 mm
Curso da manga: 220 mm
Sede cônica da manga: CM4
Deslocamento lateral: 15 mm

Caixa de Roscas:
Numero de Roscas: 192
Roscas métricas (mm): 0,4 - 7,0 (48)
Roscas Fios por polegada (fpp): 3,5 - 42 (48)
Roscas Módulo (mod.): 0,1 - 1,75 (48)
Roscas Diametral pitch (dp): 14 - 168 (48)
Passo do fuso principal: 6 mm (4tpi)

Avanço:
Avanços longitudinais (mm/rot): 0,042 - 1,013 (48)
Avanços transversais (mm/rot): 0,021 - 0,5 (48)

Motores:
Motor principal: 8/5 c.v. (6/3,7 kW)
Moto-bomba de refrigeração de corte: 0,12 c.v. (0,09 kW)

Peso e Dimensões:
Área ocupada: 2.200 x 1.000 mm
Peso liquido aproximado: 1.000 kg
