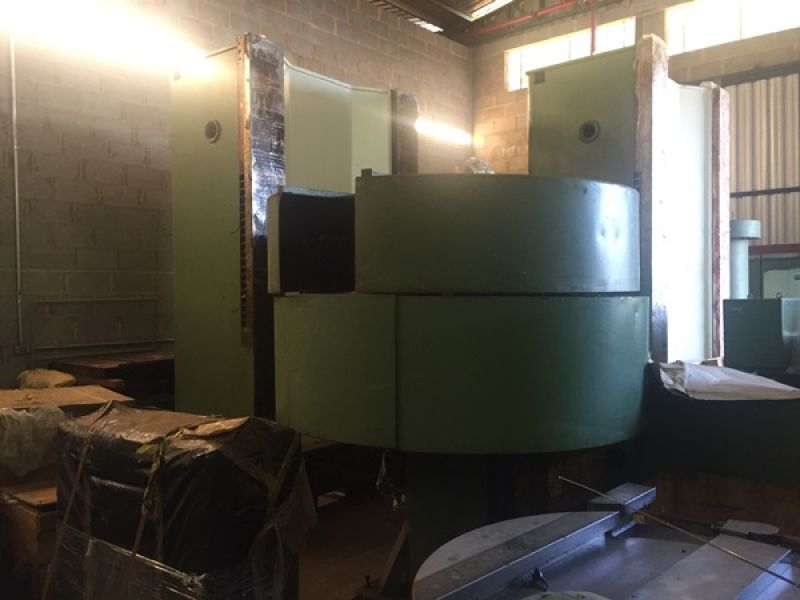

(VENDIDO) - Torno Vertical CNC SHIESS 16 DSC 125P
Código: TVC3006-1
Marca: Shiess
Detalhes:
Ano de fabricação: 03.1989
Dimensões Básicas e Distância de curso:
Balanço máximo e Diâmetro de Giro: 1.600 mm
Tamanho máximo de trabalho sobre o topo do pallet quando usado uma ferramenta de adaptação de giro: 940 mm
Distância máxima, mesa para face inferior do RAM: 1.140 mm

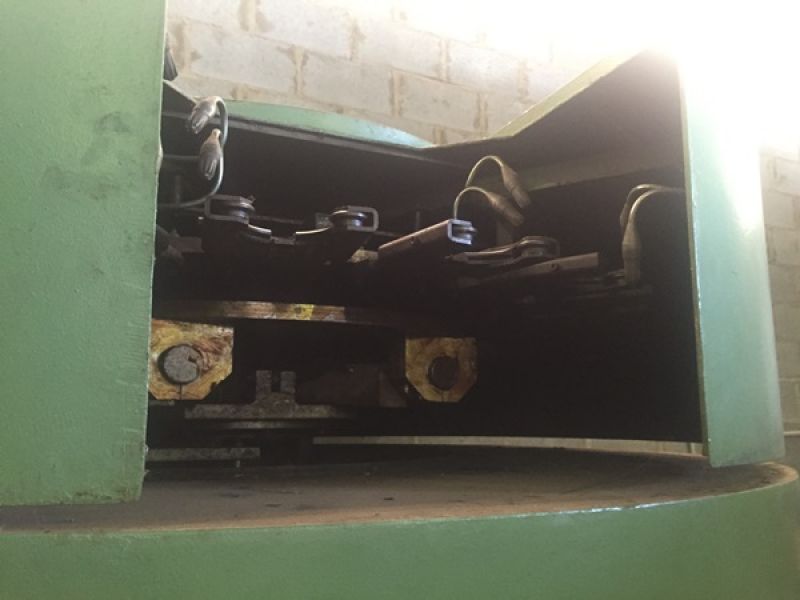

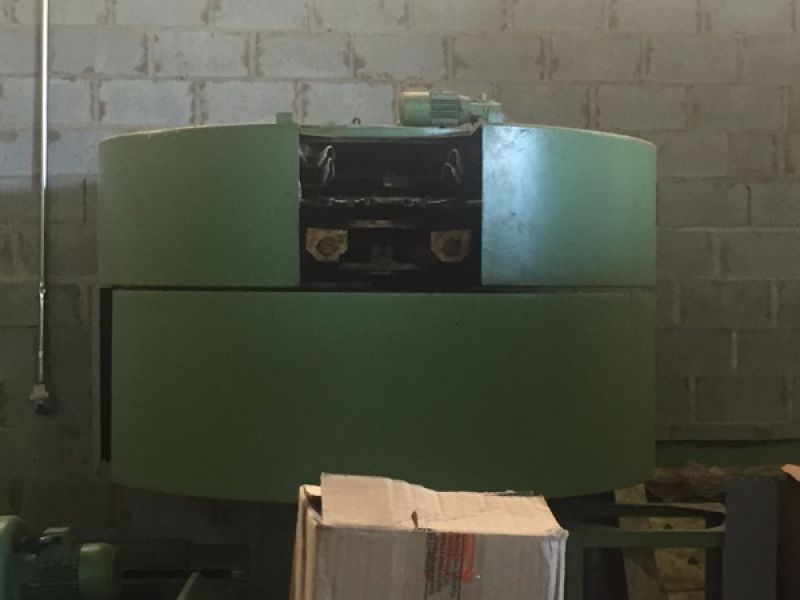

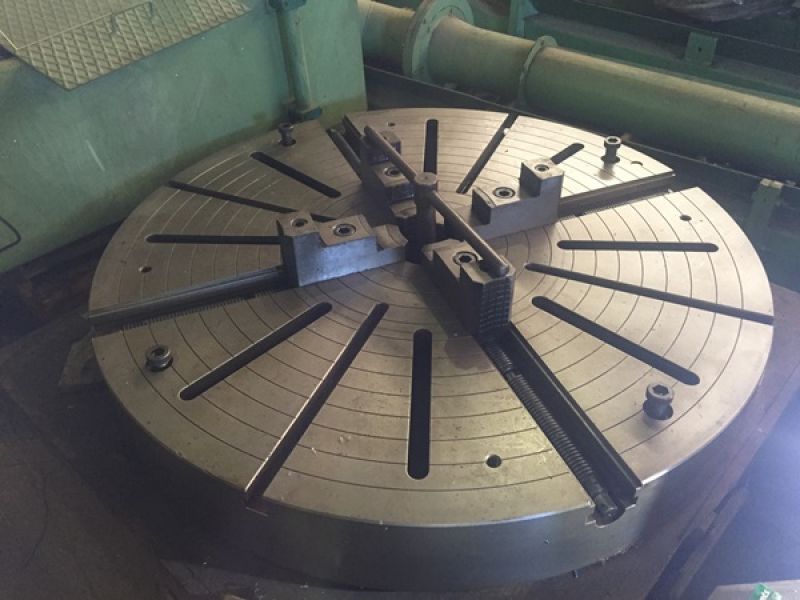

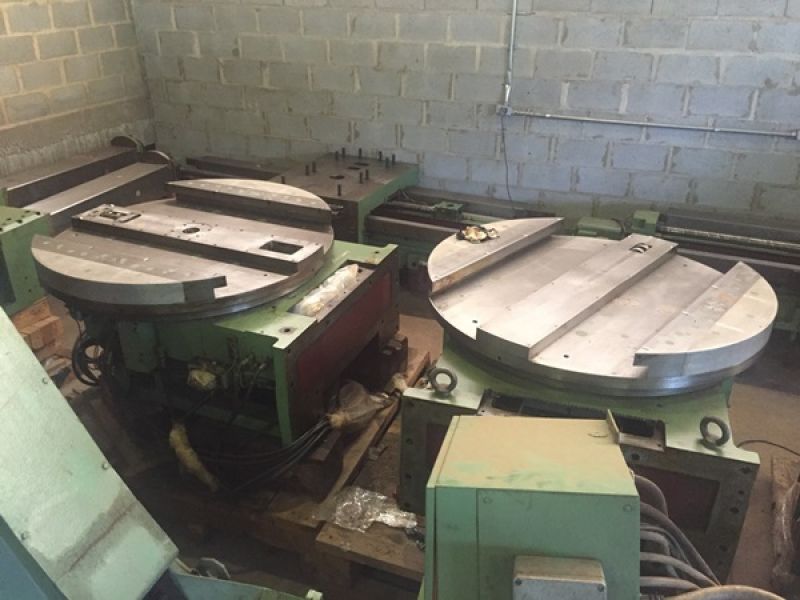

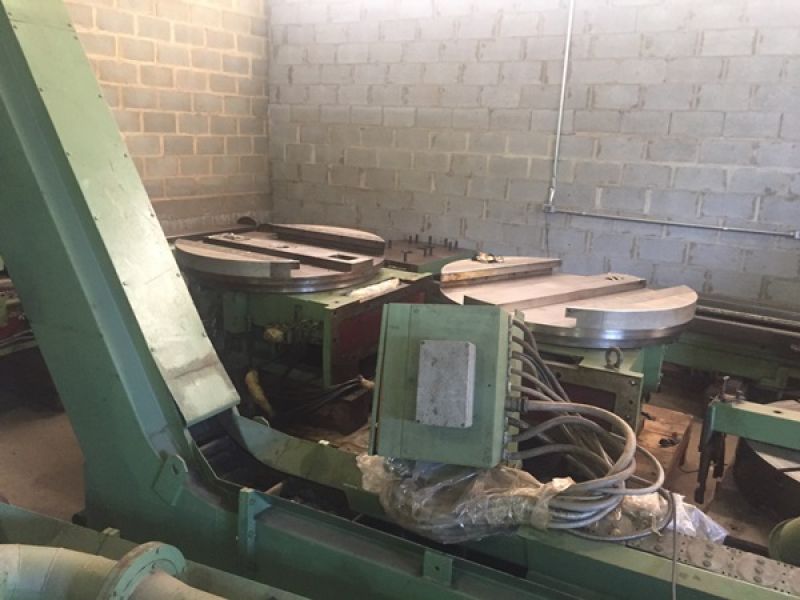

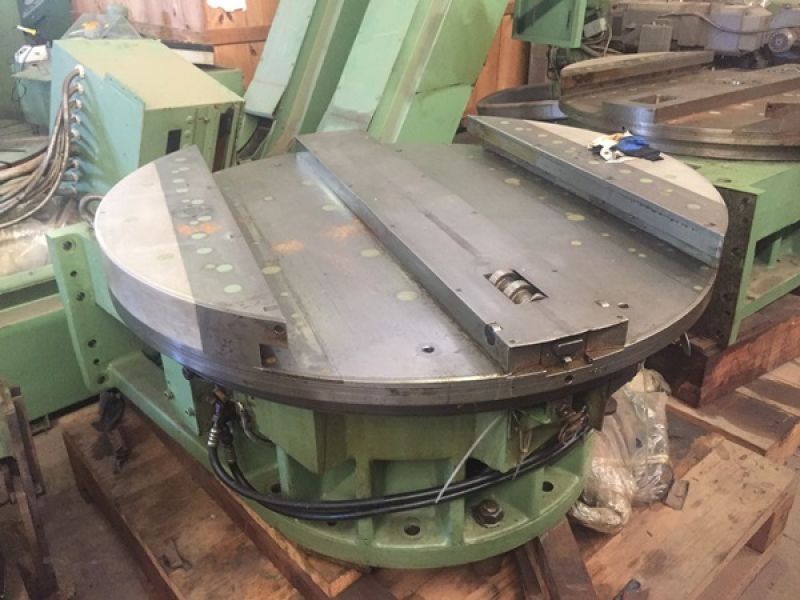

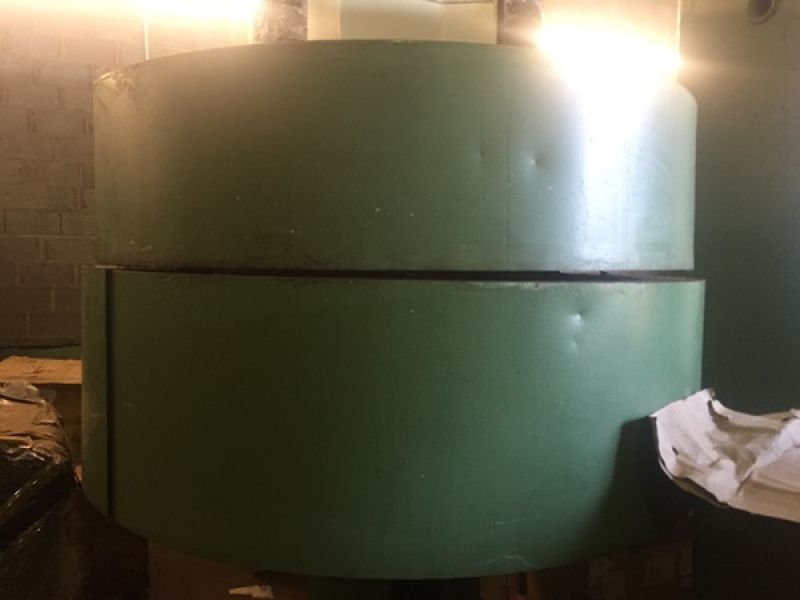

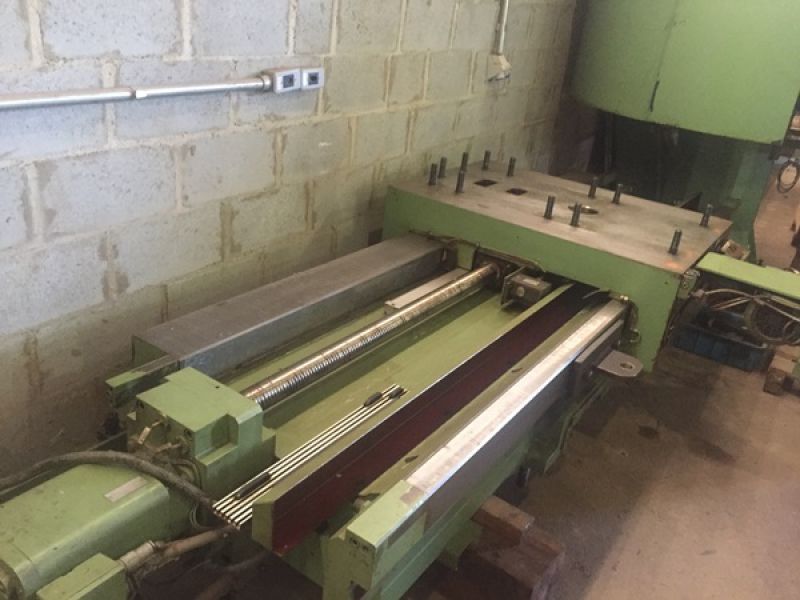

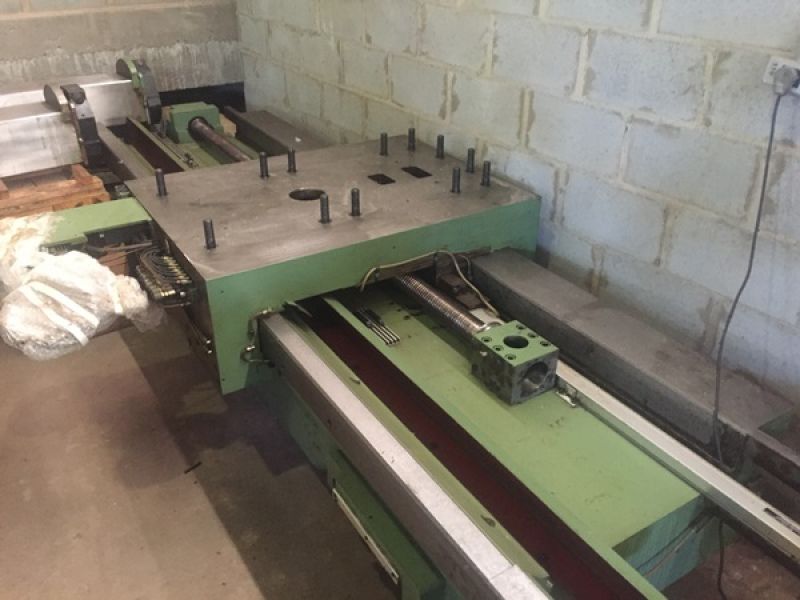

Diâmetro da mesa (Diâmetro do pallet): 1.250mm

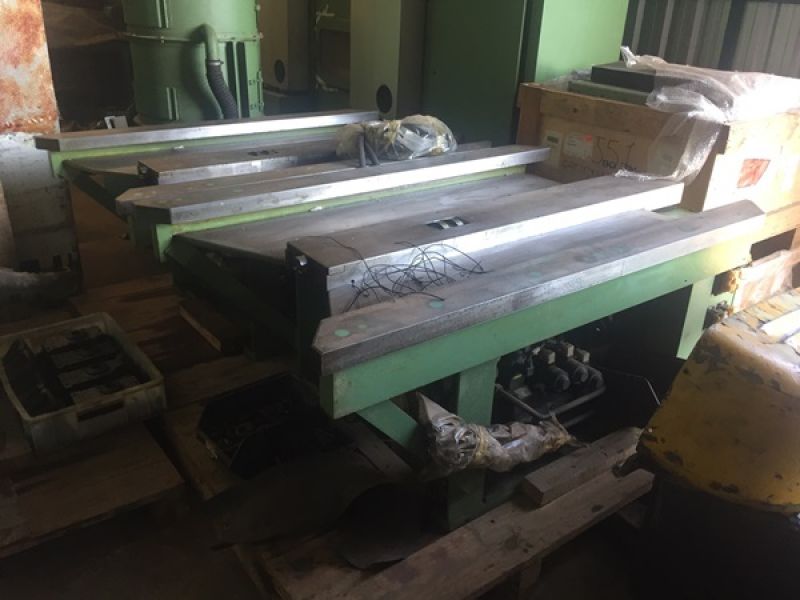

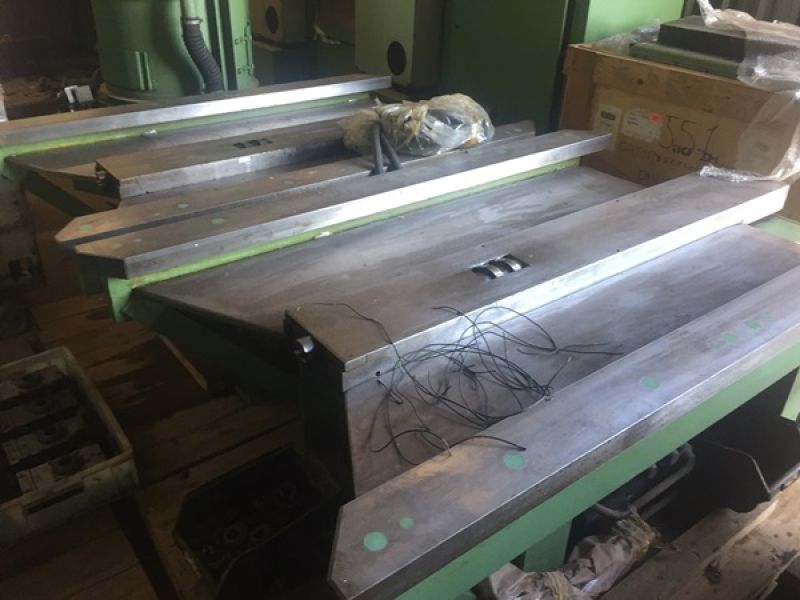

Lado direito do trilho de cruzamento do cabeçote – Deslocamento Vertical: 1.250 mm
Lado direito do trilho de cruzamento do cabeçote – Deslocamento Horizontal: 1.400 mm
Do centro da mesa para a direita: 1.050 mm
Do centro da mesa para a esquerda: 675 mm

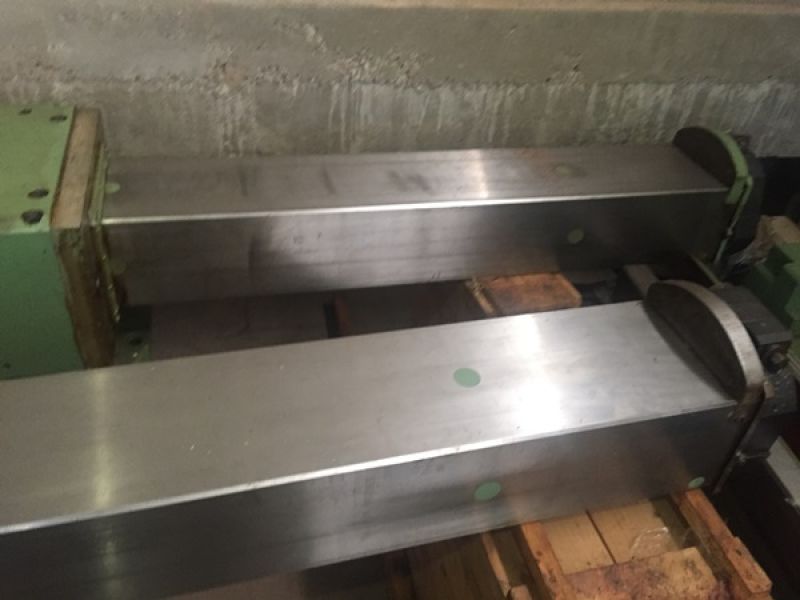

Seção transversal do RAM: 250 x 210 mm
Diâmetro mínimo de furo que pode ser entrado: 360 mm
Designação do sistema de ferramentas: WSD – B1
Localização da ferramenta com acoplamento HIRTH no RAM preparado para levar um adaptador de ferramenta de giro ou um cabeçote de furo ou fresagem.

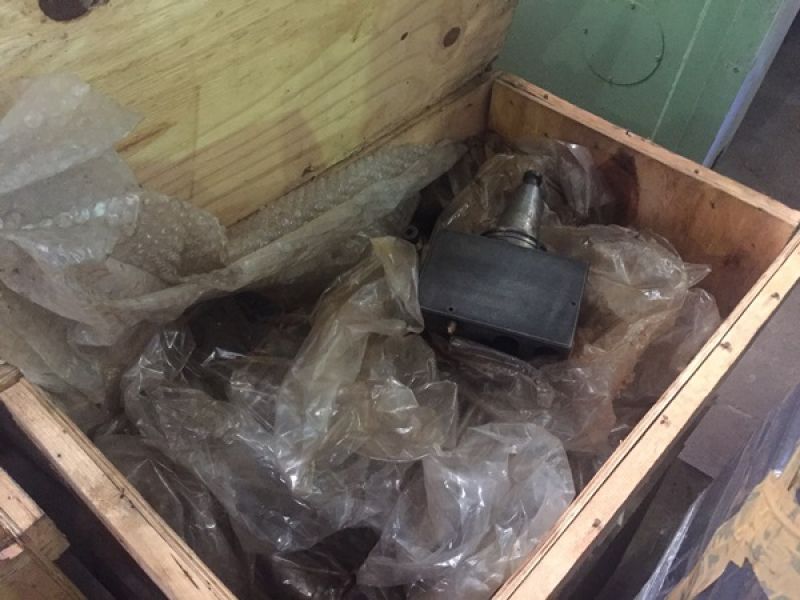

Quando estiver usando a ferramenta adaptadora para levar ferramentas cônicas WSD – B1
Seção máxima de cruzamento da haste da ferramenta: 40 x 40 mm
Curso do trilho de cruzamento (mínimo/máximo): 50/500 mm
Velocidade, Taxa De Alimentação, Taxas Transversais, Forças Cortantes: Drive da Mesa (Drive do Pallet):
Numero de Gamas: 2
Numero de velocidades por Gamas: 29
Razão Progressiva: 1,12
Velocidades – Gama I: 16 – 200 – 500 RPM
Velocidades – Gama II: 50 – 630 – 1600 RPM
Velocidade Base: 32 RPM
Carga na mesa: 2500 kg
Drive de Alimentação, lado direito do trilho de cruzamento do cabeçote, vertical e horizontal:
Taxas de Avanço: 0,1 – 2.000 mm/min, Taxas de Avanço: 0,01 – 50 mm-1
Razão de progressão: 1,12
Taxa de posicionamento fixo (configuração de operação): 3;30;600;6.000 mm/min
Força cortante máxima, até uma extensão de 450 mm e até uma altura da peça de 850 mm: 40 KN
Força cortante máxima ´para peça com altura acima de 850 mm: 25 kN

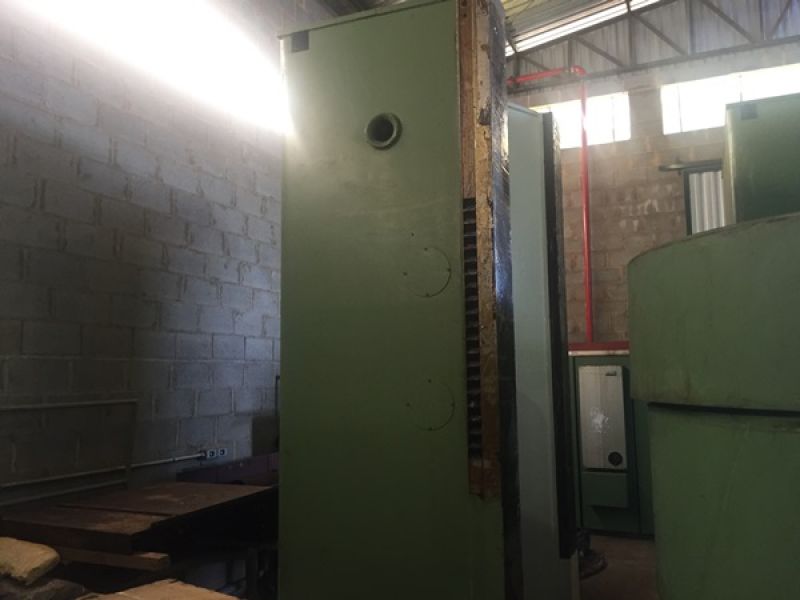

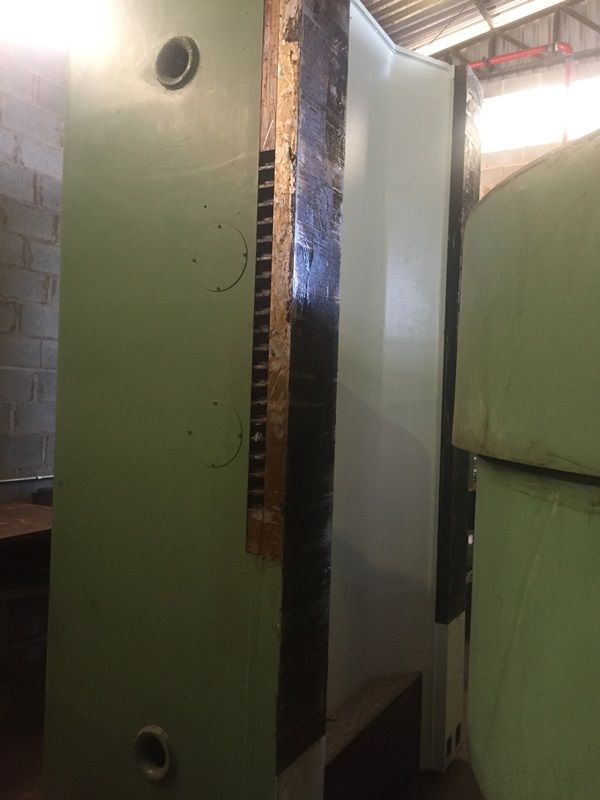

Curso do trilho transversal:
Taxa transversal do trilho de cruzamento, aproximadamente: 500 mm/min
Drive de Furação e Fresagem
Velocidades – Gama I: 16 – 200 – 500 RPM
Velocidades – Gama II: 50 – 630 – 1.600 RPM
Velocidade Base: 200 RPM
Cabeçote de Usinagem e Fresagem, Typ: B1-WB1 e Typ: B1-SB1:
Velocidades – Gama I: 16 – 200 – 500 RPM
Velocidades – Gama II: 50 – 630 – 1600 RPM
Velocidade Base: 200 RPM
Torque Máximo: 90 RPM
7/24 Hastes para troca automática de ferramenta, forma A

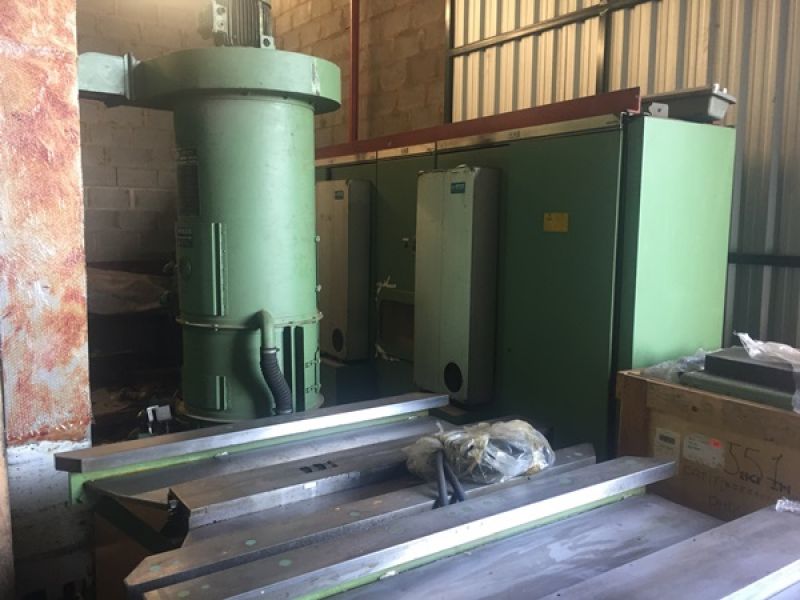

Requisitos do fornecimento de energia:
Maquina para operar: 440 V / 60Hz
Tipo de corrente: AC Trifásico
Força conectada total: 220 kVA
Requisito de chegada de fusão de força: 315 A OT
Obs: Máquina em processo de reforma
